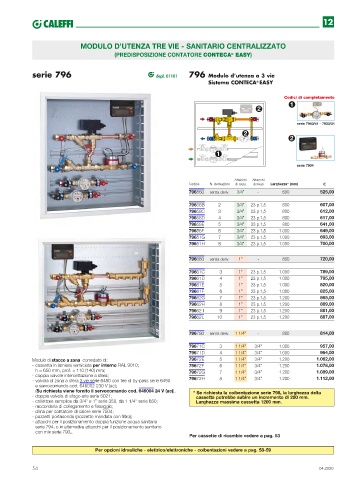

Page 54 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA TRE VIE - SANITARIO CENTRALIZZATO
(PREDISPOSIZIONE CONTATORE CONTECA EASY)
®

serie 796 depl. 01101 796 Modulo d’utenza a 3 vie
Sistema CONTECA EASY
®

Codici di completamento
1
2

serie 7940/41 - 7930/31
2
2

1

serie 7504

Attacchi Attacchi
Codice N. derivazioni di testa derivati Larghezza* (mm)
796560 senza deriv. 3/4” - 1.600 525,00
79658B 2 3/4” 23 p.1,5 1.800 607,00
79658C 3 3/4” 23 p.1,5 1.800 612,00
79658D 4 3/4” 23 p.1,5 1.800 617,00
79658E 5 3/4” 23 p.1,5 1.800 641,00
79658F 6 3/4” 23 p.1,5 1.000 649,00
79651G 7 3/4” 23 p.1,5 1.000 693,00
79651H 8 3/4” 23 p.1,5 1.000 700,00

796680 senza deriv. 1” - 1.800 720,00

79661C 13 1” 23 p.1,5 1.000 789,00
79661D 14 1” 23 p.1,5 1.000 795,00
79661E 15 1” 23 p.1,5 1.000 820,00
79661F 16 1” 23 p.1,5 1.000 825,00
79662G 17 1” 23 p.1,5 1.200 865,00
79662H 18 1” 23 p.1,5 1.200 869,00
79662 I 19 1” 23 p.1,5 1.200 881,00
79662L 10 1” 23 p.1,5 1.200 887,00

796780 senza deriv. 1 1/4” - 1.800 814,00

79671C 13 1 1/4” 3/4” 1.000 957,00
79671D 14 1 1/4” 3/4” 1.000 964,00
Modulo di stacco a zona corredato di: 79672E 15 1 1/4” 3/4” 1.200 1.062,00
- cassetta in lamiera verniciata per interno RAL 9010; 79672F 16 1 1/4” 3/4” 1.200 1.078,00
h = 650 mm, prof. = 110 (140) mm; 79672G 17 1 1/4” 3/4” 1.200 1.089,00
- coppia valvole intercettazione a sfera;
- valvola di zona a sfera 3 vie serie 6480 con tee di by-pass serie 6490 79672H 18 1 1/4” 3/4” 1.200 1.112,00
e servocomando cod. 646002 230 V (ac);
(Su richiesta viene fornito il servocomando cod. 646004 24 V (ac)). * Se richiesta la coibentazione serie 798, la larghezza della
- doppia valvola di sfogo aria serie 5021; cassetta potrebbe subire un incremento di 200 mm.
- collettore semplice da 3/4” e 1” serie 350, da 1 1/4” serie 650; Larghezza massima cassetta 1200 mm.
- raccorderia di collegamento e fissaggio;
- dima per contatore di calore serie 7504;
- pozzetti portasonda (pozzetto mandata con filtro);
- attacchi per il posizionamento doppia funzione acqua sanitaria
serie 794. o in alternativa attacchi per il posizionamento sanitario
con mix serie 793..
Per cassette di ricambio vedere a pag. 53

Per opzioni idrauliche - elettrico/elettroniche - coibentazioni vedere a pag. 58-59

54 04.2020
