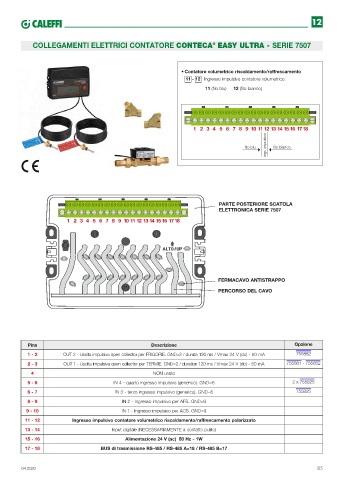

COLLEGAMENTI ELETTRICI CONTATORE CONTECA EASY ULTRA - SERIE 7507
®

• Contatore volumetrico riscaldamento/raffrescamento
11 - 12 Ingresso impulsivo contatore volumetrico.
11 (filo blu) 12 (filo bianco)
12 34 56 78 9101112131415161718

24 V (ac)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
ingr. impulsivo

filo blu filo bianco

12 34 5 6 7 8 910 11 12 13 14 15 16 17 18

PARTE POSTERIORE SCATOLA
ELETTRONICA SERIE 7507 RS485
A B
12 34 56 78 9101112131415161718

FERMACAVO ANTISTRAPPO
12 34 56 78 9101112131415161718
PERCORSO DEL CAVO
Cooling units Heating units

Pins Descrizione Opzione
1 - 2 OUT 2 - Uscita impulsiva open collector per FRIGORIE. GND=2 / durata 120 ms / Vmax 24 V (dc) - 50 mA 755882
2 - 3 OUT 1 - Uscita impulsiva open collector per TERMIE. GND=2 / duration 120 ms / Vmax 24 V (dc) - 50 mA 755881 - 755882
4 NON usato
5 - 6 IN 4 - quarto ingresso impulsivo (generico). GND=6 2 x 755825
12 34 5 67 8 9101112131415161718
6 - 7 IN 3 - terzo ingresso impulsivo (generico). GND=6 755825
4th pulse input 3rd pulse input
8 - 9 IN 2 - Ingresso impulsivo per AFS. GND=9
9 - 10 IN 1 - Ingresso impulsivo per ACS. GND=9

11 - 12 Ingresso impulsivo contatore volumetrico riscaldamento/raffrescamento polarizzato
13 - 14 Input digitale (NECESSARIAMENTE a contatto pulito)
15 - 16 Alimentazione 24 V (ac) 50 Hz - 1W
17 - 18 BUS di trasmissione RS-485 / RS-485 A=18 / RS-485 B=17
