12

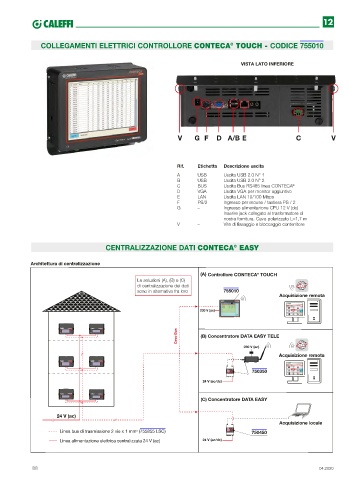

COLLEGAMENTI ELETTRICI CONTROLLORE CONTECA TOUCH - CODICE 755010
®

VISTA LATO INFERIORE

V G F D A/B E C V

Rif. Etichetta Descrizione uscita
A USB Uscita USB 2.0 N° 1
B USB Uscita USB 2.0 N° 2
C BUS Uscita Bus RS485 linea CONTECA ®
D VGA Uscita VGA per monitor aggiuntivo
E LAN Uscita LAN 10/100 Mbps
F PS/2 Ingresso per mouse / tastiera PS / 2
G – Ingresso alimentazione CPU 12 V (dc)
Inserire jack collegato al trasformatore di
nostra fornitura. Cavo polarizzato L=1,7 m
V – Vite di fissaggio e bloccaggio contenitore

CENTRALIZZAZIONE DATI CONTECA EASY
®

Architettura di centralizzazione

Controllore CONTECA TOUCH
®
Le soluzioni (A), (B) e (C)
di centralizzazione dei dati
sono in alternativa fra loro 755010
Acquisizione remota

230 V (ac)

CONTECA CONTECA
EASY EASY
Cavo Bus (B) Concentratore DATA EASY TELE
EASY EASY
RS485 RS485
230 V (ac)
Acquisizione remota
CONTECA CONTECA
EASY EASY EASY EASY
RS485 RS485
750350
24 V (ac/dc)

CONTECA CONTECA
EASY EASY EASY EASY
(C) Concentratore DATA EASY
RS485 RS485
24 V (ac)
Acquisizione locale
Linea bus di trasmissione 2 vie x 1 mm (755855 LSC) 750450
2
Linea alimentazione elettrica centralizzata 24 V (ac) 24 V (ac/dc)

88 04.2020
