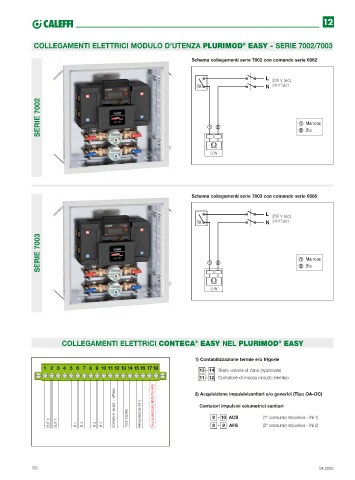

Page 90 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

COLLEGAMENTI ELETTRICI MODULO D’UTENZA PLURIMOD EASY - SERIE 7002/7003
®
Schema collegamenti serie 7002 con comando serie 6562

Contatto
ausiliario ˜ Apertura/chiusura
230 V
SERIE 7002 Marrone MICRO AUX MC2 M MC1
CONTECA
Max 6(2) A

CHIUSO
APERTO
Blu

N
L
TA

Schema collegamenti serie 7003 con comando serie 6565

Contatto
ausiliario ˜ Apertura/chiusura
230 V
SERIE 7003 Marrone MICRO AUX MC2 M MC1
CONTECA
Max 6(2) A

CHIUSO
APERTO
Blu

N
L
TA

COLLEGAMENTI ELETTRICI CONTECA EASY NEL PLURIMOD EASY
®
®
1) Contabilizzazione termie e/o frigorie
12 34 56 78 9101112131415161718 13 - 14 Stato valvola di zona (opzionale)
11 - 12 Contatore di massa circuito termico

Contatore riscald. / raffresc. Alimentazione 24 V Cavo polarizzato BUS RS-485 2) Acquisizione impulsivisanitari e/o generici (Tipo OA-OC)

Contatori impulsivi volumetrici sanitari

OUT 2 OUT 1 IN 4 IN 3 IN 2 IN 1 Input digitale 9 - 10 ACS (1° consumo impulsivo - IN 1)
(2° consumo impulsivo - IN 2)
8 - 9 AFS

90 04.2020

TR TM
