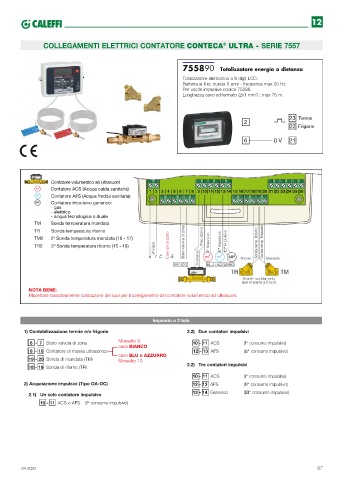

Page 87 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

COLLEGAMENTI ELETTRICI CONTATORE CONTECA ULTRA - SERIE 7557
®

755890 Totalizzatore energia a distanza

Totalizzatore elettronico a 8 digit LCD.
M07 1259
07185865
Contatore volumetrico ad ultrasuoni Batteria al litio: durata 8 anni - frequenza max 20 Hz
m 3 Contatore ACS (Acqua calda sanitaria) Per uscite impulsive codice 75588. 2
Lunghezza cavo schermato (2x1 mm ) : max 75 m.
m 3 Contatore AFS (Acqua fredda sanitaria)
IMP Contatore impulsivo generico:
- gas
- elettrico 23 Termie
- acqua tecnologica o duale 2
TM Sonda temperatura mandata 22 Frigorie
TR Sonda temperatura ritorno 6 0 V 21
TM2 2 Sonda temperatura mandata (16 - 17)
a
a
TR2 2 Sonda temperatura ritorno (15 - 16)

M07 1259
07185865
Contatore volumetrico ad ultrasuoni
m 3 Contatore ACS (Acqua calda sanitaria)
m 3 Contatore AFS (Acqua fredda sanitaria)
IMP Contatore impulsivo generico:
- gas
- elettrico
- acqua tecnologica o duale
TM Sonda temperatura mandata
TR Sonda temperatura ritorno
a
TM2 2 Sonda temperatura mandata (16 - 17)
a
TR2 2 Sonda temperatura ritorno (15 - 16)

NOTA BENE:
Rispettare tassativamente colorazione dei cavi per il collegamento del contatore volumetrico ad ultrasuoni.

Impianto a 2 tubi
1) Contabilizzazione termie e/o frigorie 2.2) Due contatori impulsivi

6 - 7 Stato valvola di zona Morsetto 9 10 - 11 ACS (I° consumo impulsivo)
cavo BIANCO
9 - 10 Contatore di massa ultrasonico 12 - 13 AFS (II° consumo impulsivo)
cavo BLU o AZZURRO
19 - 20 Sonda di mandata (TM) Morsetto 10
18 - 19 Sonda di ritorno (TR) 2.2) Tre contatori impulsivi
10 - 11 ACS (I° consumo impulsivo)
2) Acquisizione impulsivi (Tipo OA-OC) 12 - 13 AFS (II° consumo impulsivo)
2.1) Un solo contatore impulsivo 13 - 14 Generico (III° consumo impulsivo)
10 - 11 ACS o AFS (I° consumo impulsivo)

04.2020 87
