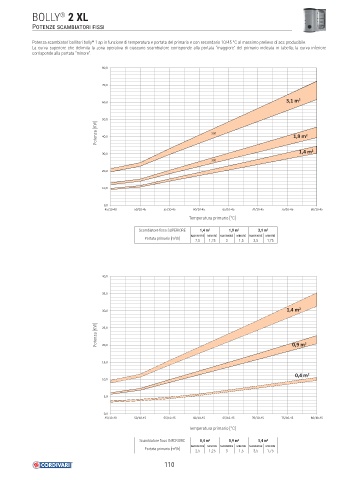

BOLLY 2 XL
®
POTENZE SCAMBIATORI FISSI
Potenza scambiatori bollitori bolly 1 ap in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
®
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.
80,0
70,0
3,1 m 2
60,0
50,0
Potenza [KW] 40,0 500 1,9 m 2
1,4 m 2
30,0
300
20,0 200
10,0
0,0
45/10-40 50/10-45 55/10-45 60/10-45 65/10-45 70/10-45 75/10-45 80/10-45
Temperatura primario [°C]
Scambiatore fi sso SUPERIORE 1,4 m 2 1,9 m 2 3,1 m 2
MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
3
Portata primario [m /h]
2,5 1,25 3 1,5 3,5 1,75
40,0
35,0
30,0 1,4 m 2
Potenza [KW] 25,0 0,9 m 2
20,0
15,0
0,4 m 2
10,0
5,0
0,0
45/10-40 50/10-45 55/10-45 60/10-45 65/10-45 70/10-45 75/10-45 80/10-45
Temperatura primario [°C]
Scambiatore fi sso INFERIORE 0,4 m 2 0,9 m 2 1,4 m 2
MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
3
Portata primario [m /h]
2,5 1,25 3 1,5 3,5 1,75
