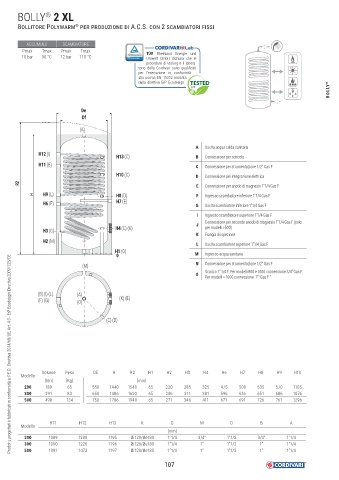

Page 109 - CORDIVARI - CATALISTINO BOLLITORI

BOLLY 2 XL
®
BOLLITORE POLYWARM PER PRODUZIONE DI A.C.S. CON 2 SCAMBIATORI FISSI
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
BOLLY ®

De
Df

(A)

A Uscita acqua calda sanitaria
H12 (I)
H13 (C) B Connessione per ricircolo
H11 (B) C Connessione per strumentazione 1/2" Gas F

H10 (C) D Connessione per integrazione elettrica
R2
E Connessione per anodo di magnesio 1"1/4 Gas F
H9 (L) H8 (D) F Ingresso scambiatore inferiore 1"1/4 Gas F
H6 (F) H7 (E) G Uscita scambiatore inferiore 1"1/4 Gas F

I Ingresso scambiatore superiore 1"1/4 Gas F
Connessione per secondo anodo di magnesio 1"1/4 Gas F (solo
J per modelli >500)
H3 (G) H4 (C) (K)
K Flangia di ispezione
H2 (M)
L Uscita scambiatore superiore 1"1/4 Gas F
H1 (O)
0 M Ingresso acqua sanitaria
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(M) N Connessione per strumentazione 1/2" Gas F
Scarico 1” 1/4 F. Per modelli 800 e 1000 connessione 3/4” Gas F.
O
Per modelli > 1000 connessione 1"" Gas F "

(B) (I) (L) (A)
(F) (G) (O) (K) (E)

(C) (D)

Volume Peso DE H R2 H1 H2 H3 H4 H6 H7 H8 H9 H10
Modello
[litri] [Kg] [mm]
200 189 65 550 1440 1540 65 220 285 325 475 500 535 570 1105
300 291 83 650 1486 1620 65 246 311 381 596 616 651 686 1076
500 498 134 750 1786 1940 65 271 346 411 671 691 726 761 1296

H11 H12 H13 K O M D B A
Modello
[mm]
200 1089 1200 1195 Øi120/Øe180 1”1/4 3/4" 1”1/2 3/4" 1”1/4
300 1090 1226 1196 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
500 1091 1473 1197 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4

107
