P. 113

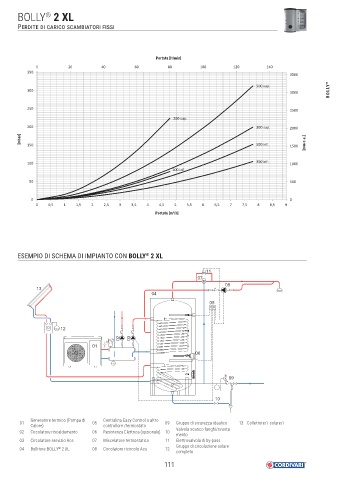

BOLLY 2 XL
®
PERDITE DI CARICO SCAMBIATORI FISSI
Portata [lt/min]
0 2 0 4 0 6 0 8 0 1 0 0 1 2 0 1 4 0
350
3500
500 sup.
300 BOLLY ®
3000
250 2500
200 sup.
200 300 sup. 2000
[mbar] 150 500 inf. 1500 [mm c.a.]
100 300 inf. 1000
200 inf.
50 500
0 0
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9
3
Portata [m /h]
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 2 XL
®
E 11
07
08
13
04
05
12
02 03
01
06
09
10
Generatore termico (Pompa di Centralina Easy Control o altro
01 05 09 Gruppo di sicurezza idaulico 13 Collettore/i solare/i
Calore) controllore /termostato
02 Circolatore riscaldamento 06 Resistenza Elettrica (opzionale) 10 Valvola scarico fanghi/svuota-
mento
03 Circolatore servizio Acs 07 Miscelatore termostatico 11 Elettrovalvola di by-pass
Gruppo di circolazione solare
04 Bollitore BOLLY 2 XL 08 Circolatore ricircolo Acs 12
®
completo
