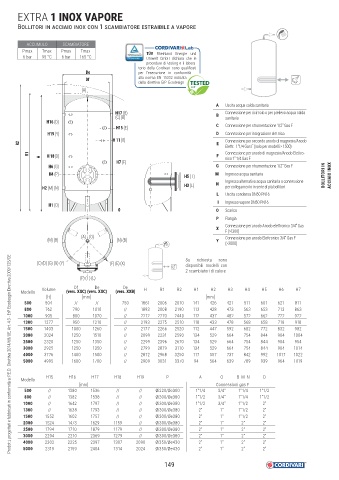

Page 151 - CORDIVARI - CATALISTINO BOLLITORI

EXTRA 1 INOX VAPORE

BOLLITORI IN ACCIAIO INOX CON 1 SCAMBIATORE ESTRAIBILE A VAPORE

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 6 bar 165 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
De per l’esecuzione in conformità
Df alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
(A)

A Uscita acqua calda sanitaria
H17 (B) Connessione per ricircolo o per prelievo acqua calda
(C) (B) B sanitaria
H16 (D)
H15 (E) C Connessione per strumentazione 1/2" Gas F
H19(Y) D Connessione per integrazione elettrica
H 11(X) Connessione per secondo anodo di magnesio/Anodo
R2 E
Elettr. 1"1/4 Gas F (solo per modelli > 1500)
R1 F Connessione per anodo di magnesio/Anodo Elettro-
H H 18(X) nico 1" 1/4 Gas F
H7 (F)
H6 (G) G Connessione per strumentazione 1/2" Gas F
H4 (P) H5 ( I ) M Ingresso acqua sanitaria BOLLITORI IN ACCIAIO INOX
Ingresso alternativo acqua sanitaria o connessione
H3 (L) N
H2 (M) (N) per collegamento in serie di più bollitori
L Uscita condensa DN50 PN16
I Ingresso vapore DN50 PN16
H1 (O)
0 O Scarico
P Flangia
Connessione per anodo Anodo elettronico 3/4" Gas
X
F (>1300)
(A) (O) Connessione per anodo Elettronico 3/4" Gas F
(M) (B) (N) (B) Y
(>3000)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
Su richiesta sono
(C) (D) (G) (X) (Y) (F) (E) (X) disponibili modelli con
2 scambiatori di calore
(P) ( I ) (L)

Volume Df De De H R1 R2 H1 H2 H3 H4 H5 H6 H7
Modello (vers. XXC) (vers. XXC) (vers. XXB)
[lt] [mm] [mm]
500 504 // // 750 1861 2006 2010 141 426 421 511 601 621 811
800 762 790 1010 // 1893 2008 2190 113 428 473 563 653 713 863
1000 905 800 1020 // 2212 2270 2440 112 437 482 572 662 722 922
1300 1277 950 1210 // 2193 2275 2510 118 433 478 568 658 718 918
1500 1403 1000 1260 // 2177 2266 2520 112 447 592 682 772 832 982
2000 2024 1250 1510 // 2099 2231 2590 134 529 664 754 844 904 1004
2500 2320 1250 1350 // 2299 2396 2670 134 529 664 754 844 904 954
3000 2925 1250 1350 // 2799 2879 3110 134 529 664 754 844 904 1014
4000 3776 1400 1500 // 2872 2968 3250 117 557 737 842 992 1017 1022
5000 4995 1600 1700 // 2909 3031 3370 94 564 639 789 939 964 1019

H15 H16 H17 H18 H19 P A O B M N D
Modello
[mm] Connessioni gas F
500 // 1380 1536 // // Øi220/Øe300 1"1/4 3/4" 1"1/4 1"1/2
800 // 1382 1538 // // Øi300/Øe380 1"1/2 3/4" 1"1/4 1"1/2
1000 // 1642 1797 // // Øi300/Øe380 1"1/2 3/4" 1"1/2 2"
1300 // 1638 1793 // // Øi300/Øe380 2" 1" 1"1/2 2"
1500 1552 1602 1757 // // Øi300/Øe380 2" 1" 1"1/2 2"
2000 1524 1473 1629 1159 // Øi300/Øe380 2" 1" 2" 2"
2500 1794 1710 1879 1179 // Øi300/Øe380 2" 1" 2" 2"
3000 2294 2210 2369 1279 // Øi300/Øe380 2" 1" 2" 2"
4000 2302 2225 2397 1307 2090 Øi350/Øe430 2" 1" 2" 2"
5000 2319 2159 2404 1314 2024 Øi350/Øe430 2" 1" 2" 2"

149
