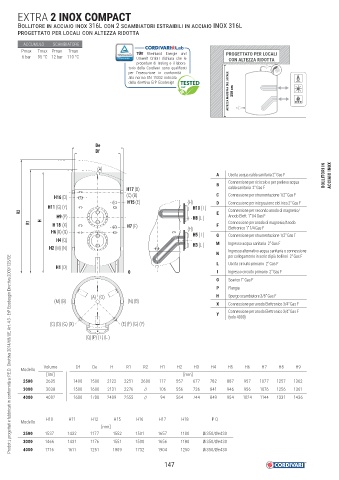

Page 149 - CORDIVARI - CATALISTINO BOLLITORI

EXTRA 2 INOX COMPACT

BOLLITORE IN ACCIAIO INOX 316L CON 2 SCAMBIATORI ESTRAIBILI IN ACCIAIO INOX 316L
PROGETTATO PER LOCALI CON ALTEZZA RIDOTTA

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und PROGETTATO PER LOCALI
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le CON ALTEZZA RIDOTTA
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
ALTEZZA MASSIMA DEL LOCALE 250 cm
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df

(A)
A Uscita acqua calda sanitaria 2" Gas F BOLLITORI IN ACCIAIO INOX
Connessione per ricircolo o per prelievo acqua
B
H17 (B) calda sanitaria 2" Gas F
H16 (D) (C) (B) C Connessione per strumentazione 1/2" Gas F
H15 (E) (H) D Connessione per integrazione elettrica 2" Gas F
H11 (G) (Y) H10 ( I )
R2 E Connessione per secondo anodo di magnesio/
H9 (P) H8 (L ) Anodo Elett. 1"1/4 Gas F
R1 H H 18 (X) H7 (F) F Connessione per anodo di magnesio/Anodo
H6 (X) (G) (H) Elettronico 1" 1/4 Gas F
H5 ( I ) G Connessione per strumentazione 1/2" Gas F
H4 (Q)
H3 (L ) M Ingresso acqua sanitaria 2" Gas F
H2 (M) (N) Ingresso alternativo acqua sanitaria o connessione
N
per collegamento in serie di più bollitori 2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
L Uscita circuito primario 2" Gas F
H1 (O)
0 I Ingresso circuito primario 2" Gas F
O Scarico 1" Gas F
P Flangia
(A) (O) H Spurgo scambiatore 3/8" Gas F
(M) (B) (N) (B)
X Connessione per anodo Elettronico 3/4" Gas F
Connessione per anodo Elettronico 3/4" Gas F
Y
(solo 4000)
(C) (D) (G) (X) (E) (F) (G) (Y)
(Q) (P) ( I ) (L )

Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9
Modello
[litri] [mm]
2500 2635 1400 1500 2122 2251 2600 117 557 677 782 887 957 1077 1257 1362
3000 3038 1500 1600 2131 2276 // 106 556 736 841 946 956 1076 1256 1361
4000 4002 1600 1700 2409 2555 // 94 564 744 849 954 1024 1144 1331 1436

H10 H11 H12 H15 H16 H17 H18 P Q
Modello
[mm]
2500 1537 1432 1177 1552 1501 1657 1180 Øi350/Øe430
3000 1466 1431 1176 1551 1500 1656 1180 Øi350/Øe430
4000 1716 1611 1251 1809 1732 1904 1250 Øi350/Øe430

147
