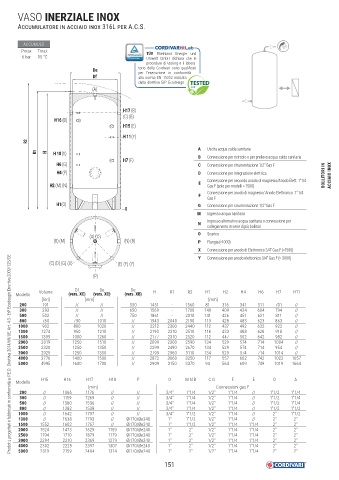

Page 153 - CORDIVARI - CATALISTINO BOLLITORI

VASO INERZIALE INOX

ACCUMULATORE IN ACCIAIO INOX 316L PER A.C.S.

ACCUMULO
Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
De torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
Df alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
(A)

H17 (B)
(C) (B)
H16 (D)
H15 (E)
H 11(Y)
R2
A Uscita acqua calda sanitaria
R1 H H 18(X)
H7 (F) B Connessione per ricircolo o per prelievo acqua calda sanitaria
H6(G) C Connessione per strumentazione 1/2" Gas F
H4 (P) D Connessione per integrazione elettrica BOLLITORI IN ACCIAIO INOX
Connessione per secondo anodo di magnesio/Anodo Elett. 1"1/4
H2 (M) (N) E Gas F (solo per modelli > 1500)
Connessione per anodo di magnesio/ Anodo Elettronico 1" 1/4
F
Gas F
H1(O) G Connessione per strumentazione 1/2" Gas F
0
M Ingresso acqua sanitaria
Ingresso alternativo acqua sanitaria o connessione per
N
collegamento in serie di più bollitori
O Scarico
(A) (O)
(B) (M) (N) (B) P Flangia (>1000)
X Connessione per anodo di Elettronico 3/4" Gas F (>1500)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
Y Connessione per anodo elettronico 3/4" Gas F (> 3000)
(C) (D) (G) (X) (E) (F) (Y)
(P)

Volume Df De De H R1 R2 H1 H2 H4 H6 H7 H11
Modello (vers. XC) (vers. XC) (vers. XB)
[litri] [mm] [mm]
200 191 // // 550 1451 - 1560 81 316 341 511 701 //
300 293 // // 650 1569 - 1700 149 409 434 604 794 //
500 502 // // 750 1861 - 2010 141 426 451 621 811 //
800 760 790 1010 // 1943 2040 2190 113 428 483 623 863 //
1000 902 800 1020 // 2212 2300 2440 112 437 492 632 922 //
1300 1274 950 1210 // 2193 2310 2510 118 433 488 628 918 //
1500 1399 1000 1260 // 2177 2310 2520 112 447 502 642 982 //
2000 2019 1250 1510 // 2099 2300 2590 134 529 574 714 1004 //
2500 2320 1250 1350 // 2299 2490 2670 134 529 574 714 954 //
3000 2925 1250 1350 // 2799 2960 3110 134 529 574 714 1014 //
4000 3776 1400 1500 // 2872 3060 3250 117 557 602 742 1022 1657
5000 4995 1600 1700 // 2909 3150 3370 94 564 609 749 1019 1664

H15 H16 H17 H18 P O M N B C G F E D A
Modello
[mm] Connessioni gas F
200 // 1066 1176 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
300 // 1159 1269 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
500 // 1380 1536 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
800 // 1382 1538 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/2
1000 // 1642 1797 // // 3/4" 1"1/2 1/2" 1"1/4 // 2" 1"1/2
1300 // 1638 1793 // Øi170/Øe240 1" 1"1/2 1/2" 1"1/4 // 2" 2"
1500 1552 1602 1757 // Øi170/Øe240 1" 1"1/2 1/2" 1"1/4 1"1/4 2" 2"
2000 1524 1473 1629 1159 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
2500 1794 1710 1879 1179 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
3000 2294 2210 2369 1279 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
4000 2302 2225 2397 1307 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
5000 2319 2159 2404 1314 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"

151
