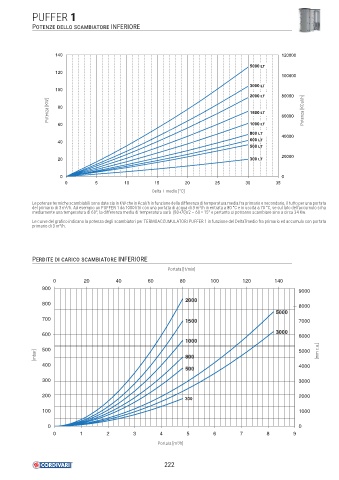

Page 224 - CORDIVARI - CATALISTINO BOLLITORI

PUFFER 1

POTENZE DELLO SCAMBIATORE INFERIORE

140 120000
5000 LT
120
100000
3000 LT
100
2000 LT 80000
Potenza [KW] 80 1500 LT 60000 Potenza [KCal/h]

60 1000 LT
800 LT
40000
40 600 LT
500 LT
20000
20 300 LT

0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

Le potenze termiche scambiabili sono date sia in KW che in Kcal/h in funzione della differenza di temperatura media fra primario e secondario, il tutto per una portata
del primario di 3 m /h. Ad esempio un PUFFER 1 da 1000 litri con una portata di acqua di 3 m /h in entrata a 80 °C e in uscita a 70 °C, se sul lato dell’accumulo si ha
3
3
mediamente una temperatura di 60°, la differenza media di temperatura sarà (80+70)/2 – 60 = 15° e pertanto si potranno scambiare sino a circa 34 Kw.
Le curve del grafi co indicano la potenza degli scambiatori per TERMOACCUMULATORI PUFFER 1 in funzione del DeltaTmedio fra primario ed accumulo con portata
primario di 3 m /h.
3

PERDITE DI CARICO SCAMBIATORE INFERIORE
Portata [lt/min]

0 20 40 60 80 100 120 140
900
9000
2000
800
8000
5000
700
1500 7000

600 3000 6000
1000
500 5000 [mm c.a.]
[mbar] 800

400 4000
500
300 3000

200 2000
300

100 1000

0 0
0 1 2 3 4 5 6 7 8 9
Portata [m /h]
3

222
