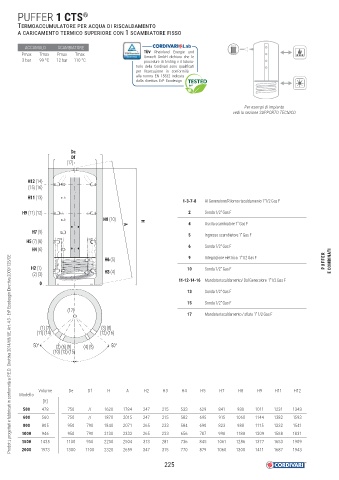

PUFFER 1 CTS ®

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
A CARICAMENTO TERMICO SUPERIORE CON 1 SCAMBIATORE FISSO

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
3 bar 99 °C 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

De
Df
(17)

H12 (14)
(15) (16)

H11 (13)
1-3-7-8 Al Generatore/Ritorno riscaldamento 1"1/2 Gas F
H9 (11) (12) 2 Sonda 1/2" Gas F
H8 (10)
4 Uscita scambiatore 1" Gas F
H
A
H7 (9)
5 Ingresso scambiatore 1" Gas F
H5 (7) (8)
6 Sonda 1/2" Gas F
H4 (6)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H6 (5) 9 Integrazione elettrica 1"1/2 Gas F PUFFER E COMBINATI
H2 (1) 10 Sonda 1/2” Gas F
(2) (3) H3 (4)
11-12-14-16 Mandata riscaldamento/ Dal Generatore 1"1/2 Gas F
0
13 Sonda 1/2" Gas F

15 Sonda 1/2" Gas F
(17)
17 Mandata riscaldamento / sfiato 1" 1/2 Gas F

(1) (7) (3) (8)
(11) (14) (12) (16)

50° (2) (6) (9) (4) (5) 50°
(10) (13) (15)

Volume De Df H A H2 H3 H4 H5 H7 H8 H9 H11 H12
Modello
[lt]
500 478 750 // 1620 1784 247 215 533 629 841 930 1011 1231 1343
600 560 750 // 1870 2015 247 215 582 695 915 1060 1144 1382 1593
800 805 950 790 1840 2071 265 233 584 690 823 988 1115 1332 1541
1000 946 950 790 2130 2332 265 233 656 787 998 1188 1309 1588 1831
1500 1435 1100 950 2250 2504 313 281 736 845 1061 1286 1377 1653 1909
2000 1973 1300 1100 2320 2659 347 315 770 879 1060 1300 1411 1687 1943
