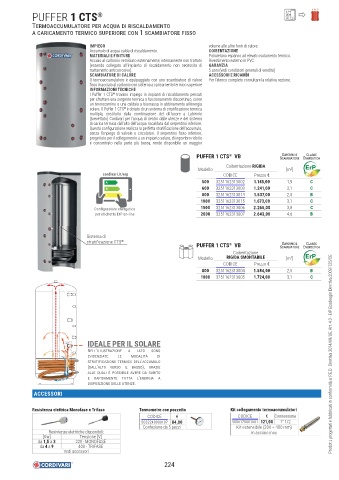

Page 226 - CORDIVARI - CATALISTINO BOLLITORI

PUFFER 1 CTS ®

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
A CARICAMENTO TERMICO SUPERIORE CON 1 SCAMBIATORE FISSO

IMPIEGO volume alle altre fonti di calore.
Accumulo di acqua calda di riscaldamento. COIBENTAZIONE
MATERIALI E FINITURE Poliuretano espanso ad elevato isolamento termico.
Acciaio al carbonio verniciato esternamente; internamente non trattato Rivestimento esterno in PVC.
(essendo collegato all’impianto di riscaldamento non necessita di GARANZIA
trattamento anticorrosivo). 5 anni (vedi condizioni generali di vendita)
SCAMBIATORE DI CALORE ACCESSORI E RICAMBI
Il termoaccumulatore è equipaggiato con uno scambiatore di calore Per l’elenco completo consultare la relativa sezione.
fi sso in acciaio al carbonio con sistema a caricamento termico superiore
INFORMAZIONI TECNICHE
®
I Puffer 1 CTS trovano impiego in impianti di riscaldamento pensati
per sfruttare una sorgente termica a funzionamento discontinuo, come
un termocamino o una caldaia a biomassa in abbinamento all’energia
solare. Il Puffer 1 CTS è dotato di un sistema di stratifi cazione termica
®
multipla, costituito dalla combinazione del diffusore a Labirinto
(brevettato) Cordivari per l’acqua di rientro dalle utenze e del sistema
di carica termica dall’alto dell’acqua riscaldata dal serpentino inferiore.
Questa confi gurazione realizza la perfetta stratifi cazione dell’accumulo,
senza l’impiego di valvole o circolatori. Il serpentino fi sso inferiore,
progettato per il collegamento a un impianto solare, di ingombro ridotto
e concentrato nella parte più bassa, rende disponibile un maggior
CLASSE
SUPERFICIE
PUFFER 1 CTS VB SCAMBIATORE ENERGETICA
®
Coibentazione RIGIDA ErP
Modello [m ] 2
cordivari.it/erp CODICE Prezzo €
A 500 3251162313002 1.145,00 1,9 C
B 600 3251162313003 1.241,00 2,1 C
C 800 3251162313014 1.537,00 2,5 B
1000 3251162313015 1.673,00 3,1 C
Configuratore energetico 1500 3251162313006 2.265,00 3,8 C
per etichetta ErP on-line 2000 3251162313007 2.643,00 4,6 B

Sistema di
stratifi cazione CTS ®
CLASSE
SUPERFICIE
PUFFER 1 CTS VB SCAMBIATORE ENERGETICA
®
Coibentazione
Modello RIGIDA SMONTABILE [m ] 2 ErP
CODICE Prezzo €
800 3251162313004 1.584,00 2,5 B
1000 3251162313005 1.724,00 3,1 C

IDEALE PER IL SOLARE
NELL’ILLUSTRAZIONE A LATO SONO
EVIDENZIATE LE MODALITÀ DI Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
STRATIFICAZIONE TERMICA DELL’ACCUMULO
(DALL’ALTO VERSO IL BASSO), GRAZIE
ALLE QUALI È POSSIBILE AVERE DA SUBITO
E RAPIDAMENTE TUTTA L’ENERGIA A
DISPOSIZIONE DELLE UTENZE.
ACCESSORI

Resistenza elettrica Monofase e Trifase Termometro con pozzetto Kit collegamento termoaccumulatori
CODICE € CODICE € Connessione
5032240000107 84,00 5006170001001 121,00 1” 1/2
Confezione da 5 pezzi Kit estensibile (200 ÷ 400 mm)
Resistenze elettriche disponibili: in acciaio inox
[Kw] Tensione [V]
da 1,5 a 3 220 - MONOFASE
da 4 a 9 400 - TRIFASE
Vedi accessori

224
