P. 225

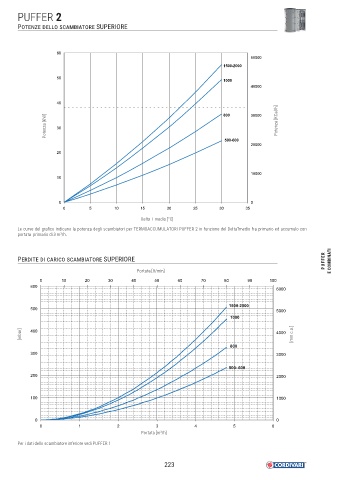

PUFFER 2
POTENZE DELLO SCAMBIATORE SUPERIORE
60
50000
1500-2000
50
1000
40000
40
Potenza [KW] 30 800 30000 Potenza [KCal/h]
500-600
20000
20
10000
10
0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]
Le curve del grafi co indicano la potenza degli scambiatori per TERMOACCUMULATORI PUFFER 2 in funzione del DeltaTmedio fra primario ed accumulo con
portata primario di 3 m /h.
3
PUFFER E COMBINATI
PERDITE DI CARICO SCAMBIATORE SUPERIORE
Portata [lt/min]
0 10 20 30 40 50 60 70 80 90 100
600
6000
1500-2000
500
5000
1000
[mbar] 400 4000 [mm c.a.]
800
300 3000
500- 600
200 2000
100 1000
0 0
0 1 2 3 4 5 6
Portata [m /h]
3
Per i dati dello scambiatore inferiore vedi PUFFER 1
