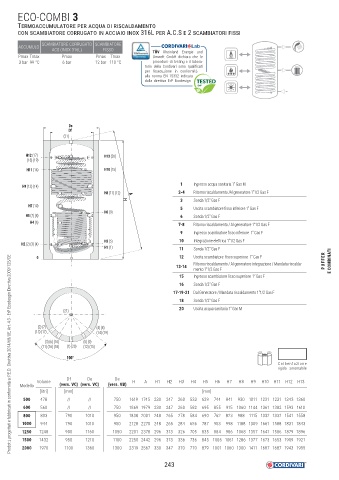

ECO-COMBI 3

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S E 2 SCAMBIATORI FISSI

SCAMBIATORE CORRUGATO SCAMBIATORE
ACCUMULO
ACS (INOX 316L) FISSO TÜV Rheinland Energie und
Pmax Tmax Pmax Pmax Tmax Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(21)

H12 (17) H13 (20)
(18) (19)
H11 (16) H10 (15)

1 Ingresso acqua sanitaria 1" Gas M
H9 (13) (14)
H8 (11) (12) A 2-4 Ritorno riscaldamento /Al generatore 1"1/2 Gas F
3 Sonda 1/2" Gas F
H
H7 (10)
5 Uscita scambiatore fisso inferiore 1" Gas F
H6 (9)
H5 (7) (8) 6 Sonda 1/2" Gas F
H4 (6)
7-8 Ritorno riscaldamento / Al generatore 1"1/2 Gas F
9 Ingresso scambiatore fisso inferiore 1" Gas F
H3 (5) 10 Integrazione elettrica 1"1/2 Gas F
H2 (2) (3) (4)
H1 (1) 11 Sonda 1/2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 12 Uscita scambiatore fisso superiore 1" Gas F
Ritorno riscaldamento / Al generatore integrazione / Mandata riscalda- PUFFER E COMBINATI
13-14
mento 1"1/2 Gas F
15 Ingresso scambiatore fisso superiore 1" Gas F
16 Sonda 1/2" Gas F
17-19-21 Dal Generatore / Mandata riscaldamento 1"1/2 Gas F
18 Sonda 1/2" Gas F
20 Uscita acqua sanitaria 1" Gas M
(21)

(2) (7) (4) (8)
(13) (17) (14) (19)
(3) (6) (10) (5) (9)
(11) (16) (18) (1) (20) (12) (15)
100°
Coibentazione
rigida smontabile
Df De De
Volume H A H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13
Modello (vers. VC) (vers. VC) (vers. VB)
[litri] [mm] [mm]
500 478 // // 750 1619 1745 230 247 260 533 629 744 841 930 1011 1231 1231 1343 1360
600 560 // // 750 1869 1979 230 247 260 582 695 855 915 1060 1144 1361 1382 1593 1610
800 803 790 1010 950 1838 2001 248 265 278 584 690 762 823 988 1115 1332 1332 1541 1558
1000 944 790 1010 950 2128 2270 248 265 284 656 787 953 998 1188 1309 1661 1588 1831 1843
1250 1248 900 1160 1050 2201 2378 296 313 326 705 835 884 986 1068 1357 1641 1586 1879 1896
1500 1432 950 1210 1100 2250 2442 296 313 336 736 845 1006 1061 1286 1377 1673 1653 1909 1921
2000 1970 1100 1360 1300 2319 2567 330 347 370 770 879 1001 1060 1300 1411 1687 1687 1943 1955
