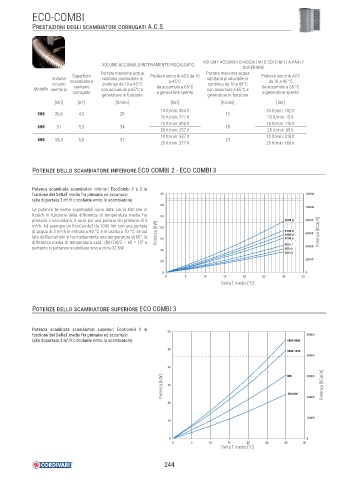

Page 246 - CORDIVARI - CATALISTINO BOLLITORI

ECO-COMBI

PRESTAZIONI DEGLI SCAMBIATORI CORRUGATI A.C.S.

VOLUME ACCUMULO RISCALDATO SOLO NELLA PARTE
VOLUME ACCUMULO INTERAMENTE RISCALDATO
SUPERIORE
Portata massima acqua Portata massima acqua
Superfi cie Prelievo unico di ACS da 10 Prelievo unico di ACS
Volume scambiatore sanitaria producibile in a 45°C sanitaria producibile in da 10 a 45 °C
circuito continuo da 10 a 45°C continuo da 10 a 45°C
Modello sanitario sanitario con accumulo a 65°C e da accumulo a 65°C con accumulo a 65°C e da accumulo a 65 °C
corrugato e generatore spento e generatore spento
generatore in funzione generatore in funzione
[litri] [m ] 2 [lt/min] [litri] [lt/min] [litri]
10 lt/min: 354 lt 10 lt/min: 102 lt
500 26,6 4,5 29 15
25 lt/min: 227 lt 25 lt/min: 75 lt
10 lt/min: 400 lt 10 lt/min: 115 lt
600 31 5,3 34 18
25 lt/min: 257 lt 25 lt/min: 85 lt
10 lt/min: 587 lt 10 lt/min: 218 lt
800 33,4 5,8 37 23
25 lt/min: 377 lt 25 lt/min: 160 lt

POTENZE DELLO SCAMBIATORE INFERIORE ECO COMBI 2 - ECO COMBI 3

Potenza scambiata scambiatori inferiori EcoCombi 2 e 3 in
funzione del DeltaT medio fra primario ed accumulo 140 120000
3
(alla di portata 3 m /h circolante entro lo scambiatore)
120 100000
Le potenze termiche scambiabili sono date sia in KW che in
Kcal/h in funzione della differenza di temperatura media fra 100
primario e secondario, il tutto per una portata del primario di 3 2000 LT 80000
m /h. Ad esempio un EcoCombi2 da 1000 litri con una portata 80
3
di acqua di 3 m /h in entrata a 80 °C e in uscita a 70 °C, se sul Potenza [KW] Potenza [KW] 1500 LT 60000 Potenza [KCal/h] Potenza [KCal/h]
3
lato dell’accumulo si ha mediamente una temperatura di 60°, la 60 1250 LT
1000 LT
differenza media di temperatura sarà (80+70)/2 – 60 = 15° e 800 LT
pertanto si potranno scambiare sino a circa 32 KW. 600 LT 40000
40
500 LT
20000
20
0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]
Delta T medio [°C]

POTENZE DELLO SCAMBIATORE SUPERIORE ECO COMBI 3

Potenza scambiata scambiatori superiori EcoCombi 3 in 60
funzione del DeltaT medio fra primario ed accumulo 50000
(alla di portata 3 m /h circolante entro lo scambiatore) 1500-2000
3
50
1000-1250
40000
40 800 30000
Potenza [KW] 30 500-600 Potenza [KCal/h]

20 20000

10000
10

0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

244
