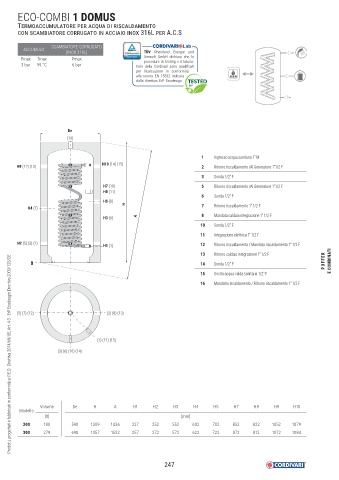

Page 249 - CORDIVARI - CATALISTINO BOLLITORI

ECO-COMBI 1 DOMUS

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S

SCAMBIATORE CORRUGATO
ACCUMULO
(INOX 316L) TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
Pmax Tmax Pmax procedure di testing e il labora-
3 bar 99 °C 6 bar torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
(16)

1 Ingresso acqua sanitaria 1” M
H10 (14) (15)
H9 (12) (13) 2 Ritorno riscaldamento /Al Generatore 1”1/2 F
3 Sonda 1/2” F
H7 (10) 5 Ritorno riscaldamento /Al Generatore 1”1/2 F
H8 (11)
6 Sonda 1/2” F
H5 (8)
H 7 Ritorno riscaldamento 1” 1/2 F
H4 (7)
H3 (6) A 8 Mandata caldaia integrazione 1” 1/2 F
10 Sonda 1/2” F
11 Integrazione elettrica 1” 1/2 F
H2 (5) (3) (2) 12 Ritorno riscaldamento / Mandata riscaldamento 1” 1/2 F
H1 (1)
13 Ritorno caldaia integrazione 1” 1/2 F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 14 Sonda 1/2” F PUFFER E COMBINATI
15 Uscita acqua calda sanitaria 1/2” F

16 Mandata riscaldamento / Ritorno riscaldamento 1” 1/2 F

(16)
(5) (7) (12) (2) (8) (13)

(1) (11) (15)
(3) (6) (10) (14)

Volume De H A H1 H2 H3 H4 H5 H7 H8 H9 H10
Modello
[lt] [mm]
200 180 590 1309 1436 227 252 552 602 702 852 822 1052 1079
300 279 690 1357 1522 257 272 572 622 722 872 812 1072 1084

247
