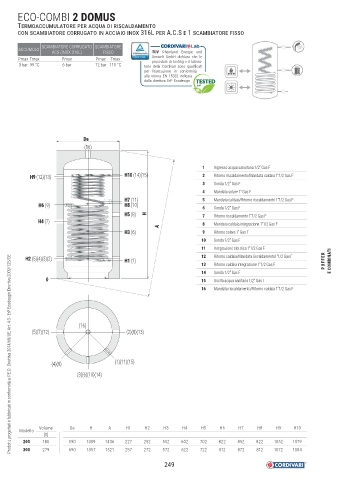

ECO-COMBI 2 DOMUS

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S E 1 SCAMBIATORE FISSO

SCAMBIATORE CORRUGATO SCAMBIATORE
ACCUMULO
ACS (INOX 316L) FISSO TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
Pmax Tmax Pmax Pmax Tmax procedure di testing e il labora-
3 bar 99 °C 6 bar 12 bar 110 °C torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
(16)

1 Ingresso acqua sanuitaria 1/2" Gas F
H9 (12)(13) H10 (14)(15) 2 Ritorno riscaldamento/Mandata caldaia 1"1/2 Gas F
3 Sonda 1/2" Gas F
4 Mandata solare 1" Gas F
H7 (11) 5 Mandata caldaia/Ritorno riscaldamento 1"1/2 Gas F
H6 (9) H8 (10)
6 Sonda 1/2" Gas F
H5 (8) H 7 Ritorno riscaldamento 1"1/2 Gas F
H4 (7) 8 Mandata caldaia integrazione 1"1/2 Gas F
A
H3 (6) 9 Ritorno solare 1" Gas F
10 Sonda 1/2" Gas F
11 Integrazione elettrica 1"1/2 Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H2 (5)(4)(3)(2) H1 (1) 12 Ritorno caldaia/Mandata riscaldamento1"1/2 Gas F PUFFER
13 Ritorno caldaia integrazione 1"1/2 Gas F E COMBINATI
14 Sonda 1/2" Gas F
0 15 Uscita acqua sanitaria 1/2" Gas F

16 Mandata riscaldamento/Ritorno caldaia 1"1/2 Gas F

(16)
(5)(7)(12) (2)(8)(13)

(4)(9) (1)(11)(15)
(3)(6)(10)(14)

Volume De H A H1 H2 H3 H4 H5 H6 H7 H8 H9 H10
Modello
[lt]
200 180 590 1309 1436 227 252 552 602 702 822 852 822 1052 1079
300 279 690 1357 1521 257 272 572 622 722 812 872 812 1072 1084

249
