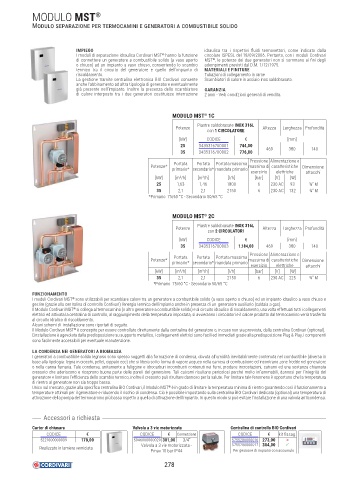

Page 280 - CORDIVARI - CATALISTINO BOLLITORI

MODULO MST ®

MODULO SEPARAZIONE PER TERMOCAMINI E GENERATORI A COMBUSTIBILE SOLIDO

IMPIEGO idraulica tra i rispettivi fl uidi termovettori, come indicato dalla
I moduli di separazione idraulica Cordivari MST hanno la funzione circolare ISPESL del 18/09/2006. Pertanto, con i moduli Cordivari
®
di connettere un generatore a combustibile solido (a vaso aperto MST , le potenze dei due generatori non si sommano ai fi ni degli
®
o chiuso) ad un impianto a vaso chiuso, consentendo lo scambio adempimenti previsti dal D.M. 1/12/1975.
termico tra il circuito del generatore e quello dell’impianto di MATERIALI E FINITURE
riscaldamento. Tubazioni di collegamento in rame
La gestione tramite centralina elettronica BIO Cordivari consente Scambiatori di calore in acciaio inox saldobrasato.
anche l’abbinamento ad altra tipologia di generatore eventualmente
già presente nell’impianto. Inoltre la presenza dello scambiatore GARANZIA
di calore interposto tra i due generatori costituisce interruzione 2 anni - Vedi condizioni generali di vendita.

MODULO MST 1C
®
Piastre saldobrasate INOX 316L
Potenze Altezza Larghezza Profondità
con 1 CIRCOLATORE
[kW] CODICE € [mm]
25 3435316700001 744,00 469 380 140
35 3435316700002 776,00
Pressione Alimentazione e
Portata Portata Portata massima
Potenze* massima di caratteristiche Dimensione
primario* secondario* mandata primario
esercizio elettriche attacchi
3
[kW] [m /h] [m /h] [l/h] [bar] [V] [W]
3
25 1,63 1,46 1800 6 230 AC 93 ¾” M
35 2,1 2,1 2150 6 230 AC 132 ¾” M
*Primario 75/60 °C - Secondario 50/65 °C
MODULO MST 2C
®
Piastre saldobrasate INOX 316L
Potenze Altezza Larghezza Profondità
con 2 CIRCOLATORI
[kW] CODICE € [mm]
35 3435316700003 1.184,00 469 380 140
Pressione Alimentazione e
Portata Portata Portata massima
Potenze* massima di caratteristiche Dimensione
primario* secondario* mandata primario
esercizio elettriche attacchi
[kW] [m /h] [m /h] [l/h] [bar] [V] [W]
3
3
35 2,1 2,1 2150 6 230 AC 225 ¾” M
*Primario 75/60 °C - Secondario 50/65 °C
FUNZIONAMENTO
®
I moduli Cordivari MST sono utilizzabili per scambiare calore tra un generatore a combustibile solido (a vaso aperto o chiuso) ed un impianto idraulico a vaso chiuso e
gestire (grazie alla centralina di controllo Cordivari) l’energia termica dell’impianto anche in presenza di un generatore ausiliario (caldaia a gas).
®
Il Modulo Cordivari MST si collega al termocamino (o altro generatore a combustibile solido) e al circuito idraulico di riscaldamento, una volta effettuati tutti i collegamenti
elettrici ed attivata la centralina di controllo, al raggiungimento della temperatura impostata, si avvieranno i circolatori e il calore prodotto dal termocamino verrà trasferito
al circuito idralico di riscaldamento.
Alcuni schemi di installazione sono riportati di seguito.
®
Il Modulo Cordivari MST è concepito per essere controllato direttamente dalla centralina del generatore o, in caso non sia provvista, dalla centralina Cordivari (optional).
L’installazione è agevolata dalla predisposizione su supporto metallico, i collegamenti elettrici sono facili ed immediati grazie alla predisposizione Plug & Play, i componenti
sono facilmente accessibili per eventuale manutenzione.
LA CONDENSA NEI GENERATORI A BIOMASSA
I generatori a combustibile solido legnoso sono spesso soggetti alla formazione di condensa, dovuta all’umidità inevitabilmente contenuta nel combustibile (diversa in
base alla tipologia: legna in ciocchi, pellet, cippato ecc) che si libera sotto forma di vapore acqueo nella camera di combustione ed incontrano zone fredde nel generatore
o nella canna fumaria. Tale condensa, unitamente a fuliggine e idrocarburi incombusti contenuti nei fumi, produce incrostazioni, catrami ed una sostanza chiamata
creosoto che aderiscono e ricoprono buona parte delle pareti del generatore. Tali catrami risultano pericolosi perché molto infi ammabili, dannosi per l’integrità del
generatore e limitano l’effi cienza dello scambio termico, inoltre il creosoto può risultare dannoso per la salute. Per limitare tale fenomeno è opportuno che la temperatura
di rientro al generatore non sia troppo bassa.
Unico sul mercato, grazie alla specifi ca centralina BIO Cordivari, il Modulo MST è in grado di limitare la temperatura minima di rientro garantendo così il funzionamento a
®
temperature ottimali per il generatore e riducendo il rischio di condensa. Ciò è possibile impostando sulla centralina BIO Cordivari dedicata (optional) una temperatura di
attivazione della pompa del termocamino più bassa rispetto a quella di attivazione dell’impianto. In questo modo si può evitare l’installazione di una valvola anticondensa.

Accessori a richiesta
Carter di chiusura Valvola a 3 vie motorizzata Centralina di controllo BIO Cordivari
CODICE € CODICE € Connessione CODICE € kit fi ssag.
5221000000039 178,00 5046000000029 301,00 3/4” 5755280000016 273,00 
Valvola a 3 vie motorizzata - 5755280000017 304,00 
Realizzato in lamiera verniciata
Pmax 10 bar IP44 Per gestione di impianti con accumulo
278
