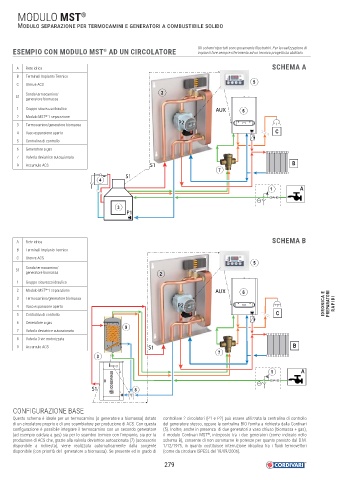

Page 281 - CORDIVARI - CATALISTINO BOLLITORI
P. 281

MODULO MST            ®

       MODULO SEPARAZIONE PER TERMOCAMINI E GENERATORI A COMBUSTIBILE SOLIDO



      ESEMPIO CON MODULO MST  AD UN CIRCOLATORE                        Gli schemi riportati sono puramente illustrativi. Per la realizzazione di
                                     ®
                                                                       impianti fare sempre riferimento ad un tecnico progettista abilitato.
       A  Rete idrica                                                                            SCHEMA A
       B  Terminali Impianto Termico
                                                                                          5
       C  Utenze ACS
          Sonda termocamino/                              2
       S1
          generatore biomassa
       1  Gruppo sicurezza idraulico                                         AUX      6
       2  Modulo MST  1 separazione
                 ®
                                                                P2
       3  Termocamino/generatore biomassa
       4  Vaso espansione aperto                                                                  C
       5  Centralina di controllo
       6  Generatore a gas
       7  Valvola deviatrice autoazionata
       9  Accumulo ACS                                S1                                                B
                                                                              7
                                             S1
                                    4
                                                                                                1         A


                                          3
                                             P1




       A  Rete idrica                                                                            SCHEMA B
       B  Terminali Impianto Termico
       C  Utenze ACS
                                                                                          5
          Sonda termocamino/
       S1
          generatore biomassa                            2
       1  Gruppo sicurezza idraulico
       2  Modulo MST  1 separazione                                          AUX      6
                 ®
       3  Termocamino/generatore biomassa
       4  Vaso espansione aperto                               P2                                                  IDRONICA E  PREPARATORI  RAPIDI
       5  Centralina di controllo                                                                 C
       6  Generatore a gas
                                             9
       7  Valvola deviatrice autoazionata
       8  Valvola 3 vie motorizzata
       9  Accumulo ACS                               S1                                                 B
                                                                              7
                                   3

                                                                                                1          A

                                 S1             8



      CONFIGURAZIONE BASE
      Questo schema è ideale per un termocamino (o generatore a biomassa) dotato   controllare 2 circolatori (P1 e P2) può essere utilizzata la centralina di controllo
      di un circolatore proprio e di uno scambiatore per produzione di ACS. Con questa   del generatore stesso, oppure la centralina BIO fornita a richiesta dalla Cordivari
      confi gurazione è possibile integrare il termocamino con un secondo generatore   (5). Inoltre, anche in presenza  di due generatori a vaso chiuso (biomassa + gas),
      (ad esempio caldaia a gas) sia per lo scambio termico con l’impianto, sia per la   il modulo Cordivari MST , interposto tra i due generatori (come indicato nello
                                                                          ®
      produzione di ACS che, grazie alla valvola deviatrice autoazionata (7) (accessorio   schema B), consente di non sommarne le potenze per quanto previsto dal D.M.
      disponibile a richiesta), viene realizzata automaticamente dalla sorgente   1/12/1975, in quanto costituisce interruzione idraulica tra i  fl uidi  termovettori
      disponibile (con priorità del  generatore a biomassa). Se presente ed in grado di   (come da circolare ISPESL del 18/09/2006).
                                                           279
