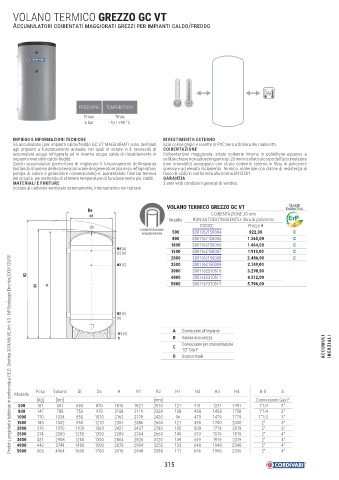

Page 317 - CORDIVARI - CATALISTINO BOLLITORI

VOLANO TERMICO GREZZO GC VT

A CCUMULATORI COIBENTATI MAGGIORATI GREZZI PER IMPIANTI CALDO/FREDDO

PRESSIONE TEMPERATURA
Pmax Tmax
6 bar -10 / +90 °C

IMPIEGO E INFORMAZIONI TECNICHE RIVESTIMENTO ESTERNO
Gli accumulatori per impianti caldo/freddo GC VT MAGGIORATI sono destinati Scai colore grigio e rosette in PVC nero a fi nitura dei manicotti.
agli impianti a funzionamento annuale, nei quali in estate vi è necessità di COIBENTAZIONE
accumulare acqua refrigerata ed in inverno acqua calda di riscaldamento in Coibentazione maggiorata: strato coibente interno in polietilene espanso a
impianti reversibili caldo-freddo. celllule chiuse non autoestingunte sp. 20 mm incollato al corpo dell’accumulatore
Questi accumulatori permettono di migliorare il funzionamento dell’impianto (non rimovibile) accoppiato con strato coibente esterno in fi bra di poliestere
limitando il numero delle accensioni orarie del generatore (sia esso refrigeratore, spessore ad elevato isolamento termico, materiale con classe di resistenza al
pompa di calore o generatore convenzionale) e, aumentando l’inerzia termica fuoco B-s2d0 in conformità alla norma EN13501.
del circuito, permettendo di ottenere temperature di funzionamento più stabili. GARANZIA
MATERIALI E FINITURE 2 anni Vedi condizioni generali di vendita.
Acciaio al carbonio verniciato esternamente, internamente non trattato.

VOLANO TERMICO GREZZO GC VT CLASSE
De ENERGETICA
Df COIBENTAZIONE 20 mm ErP
Modello NON AUTOESTINGUENTE+ fi bra di poliestere
CODICE Prezzo €
(B)
COIBENTAZIONE
MAGGIORATA 500 3001162150004 822,00 C
800 3001162150005 1.265,00 C
1000 3001162150006 1.464,00 C
H4 (A)
(C) (A) 1500 3001162150007 1.913,00 C
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
2000 3001162150008 2.486,00 C
H3 (C) 2500 3001162150009 2.749,00
3000 3001162310510 3.290,00
R2 4000 3001162310511 4.512,00
5000 3001162310512 5.706,00
R1 H

H2 (A)
(A)

A Connessioni all’impianto
H1 (O)
0 B Valvola di sicurezza
Connessione per strumentazione
C ACCUMULI INERZI ALI
1/2” Gas F
O Scarico totale

Peso Volume Df De H R1 R2 H1 H2 H3 H4 B-O A
Modello
[Kg] [litri] [mm] Connessioni Gas F
500 101 501 650 870 1810 1821 2010 121 441 1241 1491 1"1/4 3"
800 147 788 750 970 2108 2119 2330 108 458 1458 1758 1"1/4 3"
1000 170 1034 850 1070 2162 2178 2420 96 479 1479 1779 1"1/2 3"
1500 183 1432 950 1210 2351 2386 2650 121 490 1700 2000 2" 3"
2000 219 1970 1100 1360 2421 2437 2780 105 509 1719 2019 2" 3"
2500 274 2300 1250 1350 2289 2304 2660 149 619 1519 1819 2" 4"
3000 321 2908 1250 1350 2804 2826 3120 149 619 1919 2319 2" 4"
4000 442 3749 1400 1500 2878 2904 3250 133 648 1948 2348 2" 4"
5000 565 4964 1600 1700 2916 2948 3380 111 656 1956 2356 2" 4"

315
