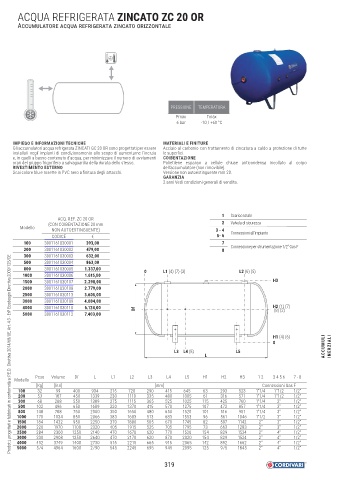

Page 321 - CORDIVARI - CATALISTINO BOLLITORI

ACQUA REFRIGERATA ZINCATO ZC 20 OR

A CCUMULATORE ACQUA REFRIGERATA ZINCATO ORIZZONTALE

PRESSIONE TEMPERATURA
Pmax Tmax
6 bar -10 / +60 °C

IMPIEGO E INFORMAZIONI TECNICHE MATERIALI E FINITURE
Gli accumulatori acqua refrigerata ZINCATI GC 20 OR sono progettati per essere Acciaio al carbonio con trattamento di zincatura a caldo a protezione di tutte
installati negli impianti di condizionamento allo scopo di aumentarne l’inerzia le superfi ci.
e, in quelli a basso contenuto d’acqua, per minimizzare il numero di avviamenti COIBENTAZIONE
orari del gruppo frigorifero a salvaguardia della durata dello stesso. Polietilene espanso a cellule chiuse anticondensa incollato al corpo
RIVESTIMENTO ESTERNO dell’accumulatore (non rimovibile).
Scai colore blu e rosette in PVC nero a fi nitura degli attacchi. Versione non autoestinguente mm 20.
GARANZIA
2 anni Vedi condizioni generali di vendita.

1 Scarico totale
ACQ. REF. ZC 20 OR
(CON COIBENTAZIONE 20 mm 2 Valvola di sicurezza
Modello NON AUTOESTINGUENTE) 3 - 4
CODICE € 5- 6 Connessioni all’impianto
100 3001161030001 393,00 7
200 3001161030002 479,00 8 Connessione per strumentazione 1/2” Gas F
300 3001161030003 632,00
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
500 3001161030004 863,00
800 3001161030005 1.337,00 0 L1 (4) (7) (3) L2 (6) (5)
1000 3001161030006 1.615,00
1500 3001161030107 2.298,00 H3
2000 3001161030108 2.779,00
2500 3001161030113 3.605,00
3000 3001161030109 4.004,00
4000 3001161030110 6.124,00 Df H2 (1) (7)
(8) (2)
5000 3001161030112 7.403,00

H1 (4) (6)
0 ACCUMULI INERZI ALI
L3 L4 (8) L5
L

Peso Volume Df L L1 L2 L3 L4 L5 H1 H2 H3 1 2 3 4 5 6 7 - 8
Modello
[Kg] [litri] [mm] Connessioni Gas F
100 32 99 400 934 215 720 290 415 645 63 293 523 1"1/4 1"1/2 1/2"
200 53 187 450 1339 230 1110 335 480 1005 61 316 571 1"1/4 1"1/2 1/2"
300 68 288 550 1389 275 1115 365 525 1025 115 425 760 1"1/4 2" 1/2"
500 102 496 650 1689 320 1370 415 570 1275 107 472 857 1"1/4 3" 1/2"
800 148 788 750 2000 350 1650 480 650 1520 101 516 951 1"1/4 3" 1/2"
1000 170 1034 850 2066 383 1683 513 683 1553 96 561 1046 1"1/2 3" 1/2"
1500 184 1432 950 2250 370 1880 505 670 1745 82 597 1142 2" 3" 1/2"
2000 220 1970 1100 2320 405 1915 525 705 1795 73 663 1283 2" 3" 1/2"
2500 284 2300 1250 2140 470 1670 620 770 1520 154 829 1524 2" 4" 1/2"
3000 330 2908 1250 2640 470 2170 620 870 2020 154 829 1524 2" 4" 1/2"
4000 452 3749 1400 2730 515 2215 665 915 2065 142 892 1662 2" 4" 1/2"
5000 574 4964 1600 2790 545 2245 695 945 2095 125 975 1845 2" 4" 1/2"

319
