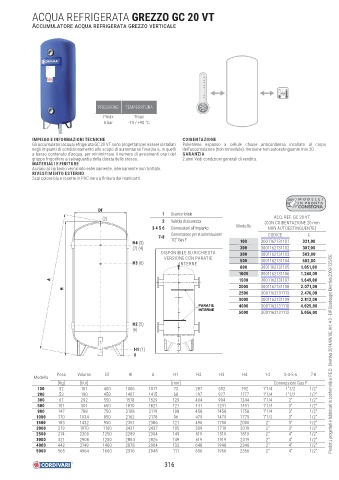

Page 318 - CORDIVARI - CATALISTINO BOLLITORI

ACQUA REFRIGERATA GREZZO GC 20 VT

A CCUMULATORE ACQUA REFRIGERATA GREZZO VERTICALE

PRESSIONE TEMPERATURA
Pmax Tmax
6 bar -10 / +90 °C

IMPIEGO E INFORMAZIONI TECNICHE COIBENTAZIONE
Gli accumulatori acqua refrigerata GC 20 VT sono progettati per essere installati Polietilene espanso a cellule chiuse anticondensa incollato al corpo
negli impianti di condizionamento allo scopo di aumentarne l’inerzia e, in quelli dell’accumulatore (non rimovibile). Versione non autoestinguente mm 20.
a basso contenuto d’acqua, per minimizzare il numero di avviamenti orari del GARANZIA
gruppo frigorifero a salvaguardia della durata dello stesso. 2 anni Vedi condizioni generali di vendita.
MATERIALI E FINITURE
Acciaio al carbonio verniciato esternamente, internamente non trattato.
RIVESTIMENTO ESTERNO
Scai colore blu e rosette in PVC nero a fi nitura dei manicotti.

MODELLI
IN PR ONTA
CONSEGNA
Df
1 Scarico totale
(2) ACQ. REF. GC 20 VT
2 Valvola di sicurezza (CON COIBENTAZIONE 20 mm
3 4 5 6 Connessioni all’impianto Modello NON AUTOESTINGUENTE)
Connessione per strumentazione CODICE €
7-8
H4 (3) 1/2” Gas F 100 3001162131101 321,00
(7) (4) 200 3001162131102 387,00
DISPONIBILE SU RICHIESTA 300 3001162131103 503,00
VERSIONE CON PARATIE
H3 (8) INTERNE 500 3001162131104 682,00
800 3001162131105 1.051,00
1000 3001162131106 1.240,00
A 1500 3001162131107 1.649,00
2000 3001162131108 2.071,00
H
2500 3001162131113 2.476,00
3000 3001162131109 2.812,00
PARATIE 4000 3001162131110 4.025,00
INTERNE
5000 3001162131112 5.056,00
H2 (5)
(6)

H1 (1)
0 Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE

Peso Volume Df H A H1 H2 H3 H4 1-2 3-4-5-6 7-8
Modello
[Kg] [litri] [mm] Connessioni Gas F
100 32 101 400 1006 1017 73 287 592 792 1"1/4 1"1/2 1/2"
200 53 190 450 1407 1415 68 297 927 1177 1"1/4 1"1/2 1/2"
300 67 292 550 1518 1529 129 404 994 1244 1"1/4 2" 1/2"
500 101 501 650 1810 1821 121 441 1241 1491 1"1/4 3" 1/2"
800 147 788 750 2108 2119 108 458 1458 1758 1"1/4 3" 1/2"
1000 170 1034 850 2162 2178 96 479 1479 1779 1"1/2 3" 1/2"
1500 183 1432 950 2351 2386 121 490 1700 2000 2" 3" 1/2"
2000 219 1970 1100 2421 2437 105 509 1719 2019 2" 3" 1/2"
2500 274 2300 1250 2289 2304 149 619 1519 1819 2" 4" 1/2"
3000 321 2908 1250 2804 2826 149 619 1919 2319 2" 4" 1/2"
4000 442 3749 1400 2878 2904 133 648 1948 2348 2" 4" 1/2"
5000 565 4964 1600 2916 2948 111 656 1956 2356 2" 4" 1/2"

316
