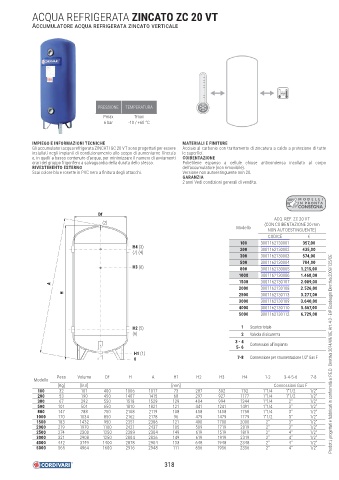

Page 320 - CORDIVARI - CATALISTINO BOLLITORI

ACQUA REFRIGERATA ZINCATO ZC 20 VT

A CCUMULATORE ACQUA REFRIGERATA ZINCATO VERTICALE

PRESSIONE TEMPERATURA
Pmax Tmax
6 bar -10 / +60 °C

IMPIEGO E INFORMAZIONI TECNICHE MATERIALI E FINITURE
Gli accumulatori acqua refrigerata ZINCATI GC 20 VT sono progettati per essere Acciaio al carbonio con trattamento di zincatura a caldo a protezione di tutte
installati negli impianti di condizionamento allo scopo di aumentarne l’inerzia le superfi ci.
e, in quelli a basso contenuto d’acqua, per minimizzare il numero di avviamenti COIBENTAZIONE
orari del gruppo frigorifero a salvaguardia della durata dello stesso. Polietilene espanso a cellule chiuse anticondensa incollato al corpo
RIVESTIMENTO ESTERNO dell’accumulatore (non rimovibile).
Scai colore blu e rosette in PVC nero a fi nitura degli attacchi. Versione non autoestinguente mm 20.
GARANZIA
2 anni Vedi condizioni generali di vendita.

MODELLI
IN PR ONTA
CONSEGNA
Df
ACQ. REF. ZC 20 VT
(2) (CON COIBENTAZIONE 20 mm
Modello NON AUTOESTINGUENTE)
CODICE €
100 3001162130001 357,00
H4 (3) 200 3001162130002 435,00
(7) (4)
300 3001162130003 574,00
500 3001162130004 784,00
H3 (8) 800 3001162130005 1.215,00
1000 3001162130006 1.468,00
1500 3001162130107 2.089,00
A
2000 3001162130108 2.526,00
H 2500 3001162130113 3.277,00
3000 3001162130109 3.640,00
4000 3001162130110 5.567,00
5000 3001162130112 6.729,00

H2 (5) 1 Scarico totale
(6) 2 Valvola di sicurezza
3 - 4 Connessioni all’impianto
5- 6
H1 (1) Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 7-8 Connessione per strumentazione 1/2” Gas F

Peso Volume Df H A H1 H2 H3 H4 1-2 3-4-5-6 7-8
Modello
[Kg] [litri] [mm] Connessioni Gas F
100 32 101 400 1006 1017 73 287 592 792 1"1/4 1"1/2 1/2"
200 53 190 450 1407 1415 68 297 927 1177 1"1/4 1"1/2 1/2"
300 67 292 550 1518 1529 129 404 994 1244 1"1/4 2" 1/2"
500 101 501 650 1810 1821 121 441 1241 1491 1"1/4 3" 1/2"
800 147 788 750 2108 2119 108 458 1458 1758 1"1/4 3" 1/2"
1000 170 1034 850 2162 2178 96 479 1479 1779 1"1/2 3" 1/2"
1500 183 1432 950 2351 2386 121 490 1700 2000 2" 3" 1/2"
2000 219 1970 1100 2421 2437 105 509 1719 2019 2" 3" 1/2"
2500 274 2300 1250 2289 2304 149 619 1519 1819 2" 4" 1/2"
3000 321 2908 1250 2804 2826 149 619 1919 2319 2" 4" 1/2"
4000 442 3749 1400 2878 2904 133 648 1948 2348 2" 4" 1/2"
5000 565 4964 1600 2916 2948 111 656 1956 2356 2" 4" 1/2"

318
