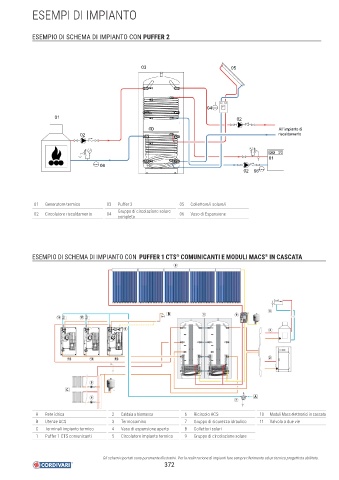

ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFER 2

03 05

04
01 02

All' impianto di
02 riscaldamento

01
06
02 06

01 Generatore termico 03 Puffer 2 05 Collettore/i solare/i
Gruppo di circolazione solare
02 Circolatore riscaldamento 04 06 Vaso di Espansione
completo

®
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFER 1 CTS COMUNICANTI E MODULI MACS IN CASCATA
®
8

4
B 1 9
11 11
6
3

2
10 10 10

5
C
5 A
7
A Rete idrica 2 Caldaia a biomassa 6 Ricircolo ACS 10 Moduli Macs elettronici in cascata
B Utenze ACS 3 Termocamino 7 Gruppo di sicurezza idraulico 11 Valvola a due vie
C Terminali impianto termico 4 Vaso di espansione aperto 8 Collettori solari
1 Puffer 1 CTS comunicanti 5 Circolatore impianto termico 9 Gruppo di circolazione solare

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
