P. 388

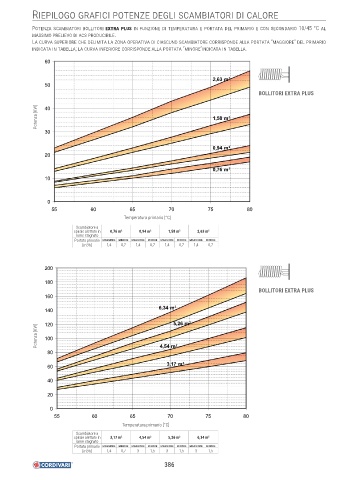

RIEPILOGO GRAFICI POTENZE DEGLI SCAMBIATORI DI CALORE
POTENZA SCAMBIATORI BOLLITORI EXTRA PLUS IN FUNZIONE DI TEMPERATURA E PORTATA DEL PRIMARIO E CON SECONDARIO 10/45 °C AL
MASSIMO PRELIEVO DI ACS PRODUCIBILE.
LA CURVA SUPERIORE CHE DELIMITA LA ZONA OPERATIVA DI CIASCUNO SCAMBIATORE CORRISPONDE ALLA PORTATA “MAGGIORE” DEL PRIMARIO
INDICATA IN TABELLA; LA CURVA INFERIORE CORRISPONDE ALLA PORTATA “MINORE”INDICATA IN TABELLA.
60
2,63 m 2
50
BOLLITORI EXTRA PLUS
Potenza [KW] 40 1,58 m 2
30
0,94 m 2
20
0,76 m 2
10
0
55 60 65 70 75 80
Temperatura primario [°C]
Scambiatore a
spirale alettato in 0,76 m 2 0,94 m 2 1,58 m 2 2,63 m 2
rame stagnato
Portata primario MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
[m /h] 1,4 0,7 1,4 0,7 1,4 0,7 1,4 0,7
3
200
180
BOLLITORI EXTRA PLUS
160
140 6,34 m 2 2
Potenza [KW] 120 5,26 m
100
80 4,54 m 2
3,17 m 2
60
40
20
0
55 60 65 70 75 80
Temperatura primario [°C]
Scambiatore a
spirale alettato in 3,17 m 2 4,54 m 2 5,26 m 2 6,34 m 2
rame stagnato
Portata primario MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
[m /h] 1,4 0,7 3 1,5 3 1,5 3 1,5
3
386
