P. 385

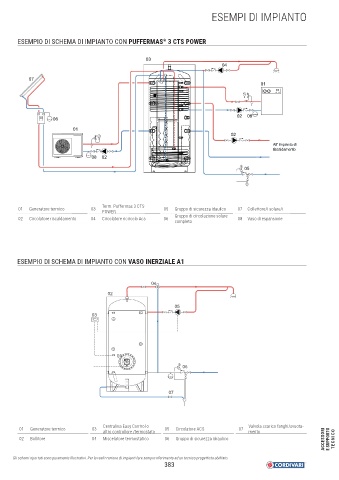

ESEMPI DI IMPIANTO




       ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS  3 CTS POWER
                                                          ®

                                                    03
                                                                               04

           07
                                                                                             01





                                                                                    02  08
                    06
                           01
                                                                                  02
                                                                                                 All' impianto di
                                                                                                 riscaldamento
                                 08  02
                                                                                       05







                                     Term. Puffermas 3 CTS
       01  Generatore termico    03                        05  Gruppo di sicurezza idaulico  07  Collettore/i solare/i
                                     POWER
                                                              Gruppo di circolazione solare
       02  Circolatore riscaldamento  04  Circolatore ricircolo Acs  06              08  Vaso di espansione
                                                              completo




       ESEMPIO DI SCHEMA DI IMPIANTO CON VASO INERZIALE A1




                                                      04
                                       02

                                                              05
                                 03








                                          01
                                                                 06




                                                            07





                                     Centralina Easy Control o                          Valvola scarico fanghi/svuota-
        01  Generatore termico   03                        05  Circolatore ACS       07
                                                                                                                   ACCESSORI  E SUPPORTO  TECNICO
                                     altro controllore /termostato                      mento
        02  Bollitore            04  Miscelatore termostatico  06  Gruppo di sicurezza idraulico

      Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
