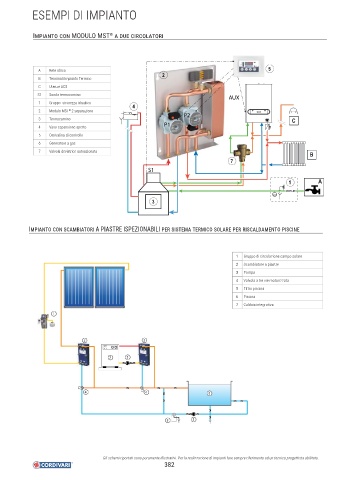

ESEMPI DI IMPIANTO
®
IMPIANTO CON MODULO MST A DUE CIRCOLATORI
5
A Rete idrica
2
B Terminali Impianto Termico
C Utenze ACS
S1 Sonda termocamino
AUX
1 Gruppo sicurezza idraulico
4
2 Modulo MST 2 separazione
®
P2
3 Termocamino C
P1
4 Vaso espansione aperto
5 Centralina di controllo
6 Generatore a gas
7 Valvola deviatrice autoazionata
B
7
S1
1 A
3
IMPIANTO CON SCAMBIATORI A PIASTRE ISPEZIONABILI PER SISTEMA TERMICO SOLARE PER RISCALDAMENTO PISCINE
1 Gruppo di circolazione campo solare
2 Scambiatore a piastre
3 Pompa
4 Valvola a tre vie motorizzata
5 Filtro piscina
6 Piscina
7 Caldaia integrativa
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
