P. 383

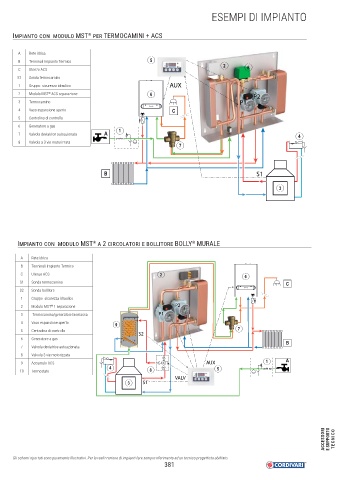

ESEMPI DI IMPIANTO
®
IMPIANTO CON MODULO MST PER TERMOCAMINI + ACS
A Rete idrica
B Terminali Impianto Termico 5
2 8
C Utenze ACS
S1 Sonda termocamino
1 Gruppo sicurezza idraulico AUX
2 Modulo MST ACS separazione 6 P2
®
3 Termocamino P1
4 Vaso espansione aperto C
5 Centralina di controllo
6 Generatore a gas 1
7 Valvola deviatrice autoazionata A 4
8 Valvola a 3 vie motorizzata
7
B S1
3
IMPIANTO CON MODULO MST A 2 CIRCOLATORI E BOLLITORE BOLLY MURALE
®
®
A Rete idrica
B Terminali Impianto Termico
C Utenze ACS 2 6
S1 Sonda termocamino C
S2 Sonda bollitore
1 Gruppo sicurezza idraulico
2 Modulo MST 1 separazione P2
®
3 Termocamino/generatore biomassa P1
4 Vaso espansione aperto
9
5 Centralina di controllo 7
S2
6 Generatore a gas
B
7 Valvola deviatrice autoazionata
8 Valvola 3 vie motorizzata
B A
9 Accumulo ACS A AUX 1
4 AB 5
10 Termostato 8
VALV
3 S1
ACCESSORI E SUPPORTO TECNICO
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
