P. 16

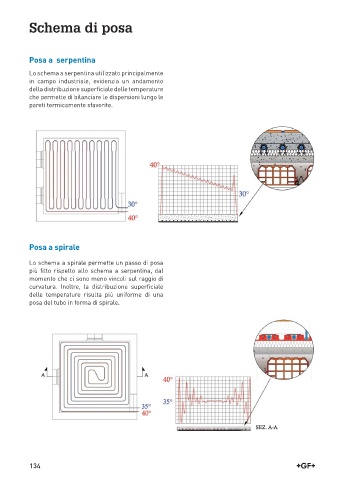

Schema di posa
Posa a serpentina
Lo schema a serpentina utilizzato principalmente
in campo industriale, evidenzia un andamento
della distribuzione superficiale delle temperature
che permette di bilanciare le dispersioni lungo le
pareti termicamente sfavorite.
Posa a spirale
Lo schema a spirale permette un passo di posa
più fitto rispetto allo schema a serpentina, dal
momento che ci sono meno vincoli sul raggio di
curvatura. Inoltre, la distribuzione superficiale
delle temperature risulta più uniforme di una
posa del tubo in forma di spirale.
134
