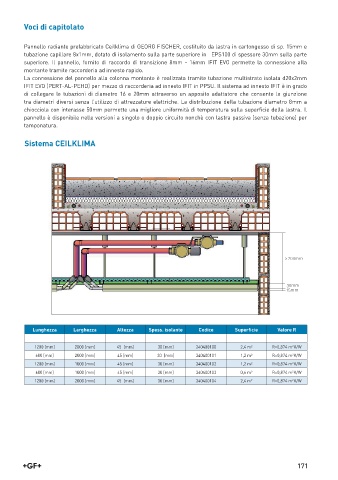

Page 53 - GEORGFISCHER - IKLIMA

Voci di capitolato

Pannello radiante prefabbricato Ceilklima di GEORG FISCHER, costituito da lastra in cartongesso di sp. 15mm e
tubazione capillare 8x1mm, dotato di isolamento sulla parte superiore in EPS100 di spessore 30mm sulla parte
superiore. Il pannello, fornito di raccordo di transizione 8mm - 16mm IFIT EVO permette la connessione alla
montante tramite raccorderia ad innesto rapido.
La connessione del pannello alla colonna montante è realizzata tramite tubazione multistrato isolata d20x2mm
IFIT EVO (PERT-AL-PEHD) per mezzo di raccorderia ad innesto IFIT in PPSU. Il sistema ad innesto IFIT è in grado
di collegare le tubazioni di diametro 16 e 20mm attraverso un apposito adattatore che consente la giunzione
tra diametri diversi senza l’utilizzo di attrezzature elettriche. La distribuzione della tubazione diametro 8mm a
chiocciola con interasse 50mm permette una migliore uniformità di temperatura sulla superficie della lastra. Il
pannello è disponibile nelle versioni a singolo o doppio circuito nonchè con lastra passiva (senza tubazione) per
tamponatura.

Sistema CEILKLIMA
3

> 200mm

30mm
15mm

Lunghezza Larghezza Altezza Spess. isolante Codice Superficie Valore R

2
1200 [mm] 2000 [mm] 45 [mm] 30 [mm] 340400100 2,4 m² R=0,874 m K/W
2
600 [mm] 2000 [mm] 45 [mm] 30 [mm] 340400101 1,2 m² R=0,874 m K/W
2
1200 [mm] 1000 [mm] 45 [mm] 30 [mm] 340400102 1,2 m² R=0,874 m K/W
600 [mm] 1000 [mm] 45 [mm] 30 [mm] 340400103 0,6 m² R=0,874 m K/W
2
1200 [mm] 2000 [mm] 45 [mm] 30 [mm] 340400104 2,4 m² R=0,874 m K/W
2

171
