Page 51 - GEORGFISCHER - IKLIMA

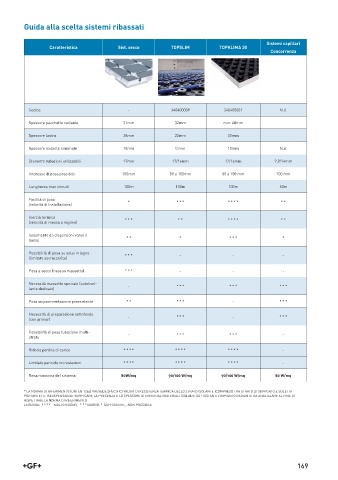

Guida alla scelta sistemi ribassati

Sistemi capillari
Caratteristica Sist. secco TOPSLIM TOPKLIMA 30
Concorrenza

Codice - 340400089 340400081 N.d.
Spessore pacchetto radiante 31mm 32mm min. 60mm

Spessore lastra 28mm 22mm 30mm

Spessore isolante nominale 10mm 0 mm 10mm N.d. 3

Diametro tubazioni utilizzabili 17mm 17/16mm 17/16mm 9,9/14mm

Interasse di posa possibile 150mm 50 a 150mm 50 a 150 mm 100 mm
Lunghezza max circuiti 100m 100m 100m 50m

Facilità di posa
(velocità di installazione) * * * * * * * * * *

Inerzia termica
* * * * * * * * * * *
(velocità di messa a regime)
Isolamento da dispersioni verso il * * * * * * *
basso

Possibilità di posa su solai in legno * * * - - -
(limitato sovraccarico)

Posa a secco (nessun massetto) * * * - - -

Necessità massetto speciale (autolivel-
- * * * * * * * * *
lante dedicato)
Posa su pavimentazione preesistente * * * * * - * * *
Necessità di preparazione sottofondo - * * * - * * *
(con primer)

Possibilità di posa tubazione multi-
strato - * * * * * * -

Ridotte perdite di carico * * * * * * * * * * * * -

Limitato pericolo incrostazioni * * * * * * * * * * * * -

Resa massima del sistema 80W/mq 90/100 W/mq 90/100 W/mq 80 W/mq

* LA NORMA DI RIFERIMENTO (UNI EN 1264) PREVEDE SPECIFICI VALORI DI RESISTENZA TERMICA DELLO STRATO ISOLANTE (COMPRESO TRA STRATO DI SUPPORTO E SOLETTA
PORTANTE). E’ INDISPENSABILE VERIFICARE LA PRESENZA E LO SPESSORE DI EVENTUALI MATERIALI ISOLANTI SOTTOSTANTI L’IMPIANTO RADIANTE DA ANALIZZARE AL FINE DI
RISPETTARE LA NORMA DI RIFERIMENTO
LEGENDA: * * * * MOLTO BUONO, * * * BUONO, * SUFFICIENTE, -NON POSSIBILE

169
