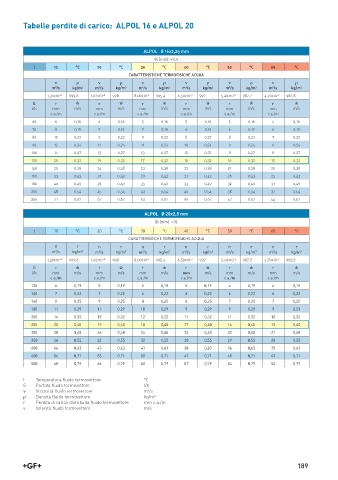

Tabelle perdite di carico: ALPOL 16 e ALPOL 20

ALPOL Ø 16x2,25 mm
Øi [mm] =11,5
t 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
CARATTERISTICHE TERMOFISICHE ACQUA
i l i l i l i l i l i l
2
2
m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3
2
2
2
2
1,30x10 -6 999,6 1,02x10 -6 998 8,00x10 -7 995,4 6,50x10 -7 992 5,40x10 -7 987,7 4,70x10 -7 982,8
G r ǒ r ǒ r ǒ r ǒ r ǒ r ǒ
l/h mm m/s mm m/s mm m/s mm m/s mm m/s mm m/s
c.a./m c.a./m c.a./m c.a./m c.a./m c.a./m
60 6 0,16 6 0,16 5 0,16 5 0,16 5 0,16 4 0,16
70 8 0,19 7 0,19 7 0,19 6 0,19 6 0,19 6 0,19
80 10 0,22 9 0,22 9 0,22 8 0,22 8 0,22 7 0,22
90 12 0,24 11 0,24 11 0,24 10 0,24 9 0,24 9 0,24
3
100 14 0,27 13 0,27 13 0,27 12 0,27 11 0,27 11 0,27
120 20 0,32 19 0,32 17 0,32 16 0,32 16 0,32 15 0,32
140 26 0,38 24 0,38 23 0,38 22 0,38 21 0,38 20 0,38
160 33 0,43 31 0,43 29 0,43 27 0,43 26 0,43 25 0,43
180 40 0,49 38 0,49 35 0,49 33 0,49 32 0,49 31 0,49
200 48 0,54 45 0,54 43 0,54 40 0,54 38 0,54 37 0,54
250 71 0,67 67 0,67 63 0,67 60 0,67 57 0,67 54 0,67

ALPOL Ø 20x2,5 mm
Øi [mm] =15
t 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
CARATTERISTICHE TERMOFISICHE ACQUA
n r n r n r n r n r n r
m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3
2
2
2
2
2
2
1,30x10 -6 999,6 1,02x10 -6 998 8,00x10 -7 995,4 6,50x10 -7 992 5,40x10 -7 987,7 4,70x10 -7 982,8
G r ǒ r ǒ r ǒ r ǒ r ǒ r ǒ
l/h mm m/s mm m/s mm m/s mm m/s mm m/s mm m/s
c.a./m c.a./m c.a./m c.a./m c.a./m c.a./m
120 6 0,19 5 0,19 5 0,19 5 0,19 4 0,19 4 0,19
140 7 0,22 7 0,22 6 0,22 6 0,22 6 0,22 6 0,22
160 9 0,25 9 0,25 8 0,25 8 0,25 7 0,25 7 0,25
180 11 0,29 11 0,29 10 0,29 9 0,29 9 0,29 9 0,29
200 14 0,32 13 0,32 12 0,32 11 0,32 11 0,32 10 0,32
250 20 0,40 19 0,40 18 0,40 17 0,40 16 0,40 15 0,40
300 28 0,48 26 0,48 24 0,48 23 0,48 22 0,48 21 0,48
350 36 0,55 34 0,55 32 0,55 30 0,55 29 0,55 28 0,55
400 46 0,63 43 0,63 41 0,63 38 0,63 36 0,63 35 0,63
450 56 0,71 53 0,71 50 0,71 47 0,71 45 0,71 43 0,71
500 68 0,79 64 0,79 60 0,79 57 0,79 54 0,79 52 0,79

t Temperatura fluido termovettore °C
G Portata fluido termovettore l/h
2
i Viscosità fluido termovettore m /s
l Densità fluido termovettore kg/m 3
r Perdita di carico distribuita fluido termovettore mm c.a./m
v Velocità fluido termovettore m/s

189
