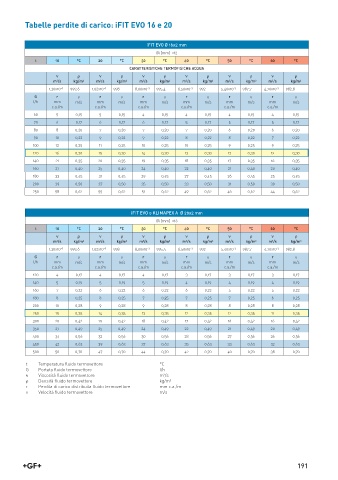

Tabelle perdite di carico: iFIT EVO 16 e 20

iFIT EVO Ø 16x2 mm
Øi [mm] =12
t 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
CARATTERISTICHE TERMOFISICHE ACQUA
i l i l i l i l i l i l
2
2
m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3
2
2
2
2
1,30x10 -6 999,6 1,02x10 -6 998 8,00x10 -7 995,4 6,50x10 -7 992 5,40x10 -7 987,7 4,70x10 -7 982,8
G r v r v r v r v r v r v
l/h mm m/s mm m/s mm m/s mm m/s mm m/s mm m/s
c.a./m c.a./m c.a./m c.a./m c.a./m c.a./m
60 5 0,15 5 0,15 4 0,15 4 0,15 4 0,15 4 0,15
70 6 0,17 6 0,17 6 0,17 5 0,17 5 0,17 5 0,17
80 8 0,20 7 0,20 7 0,20 7 0,20 6 0,20 6 0,20
90 10 0,22 9 0,22 9 0,22 8 0,22 8 0,22 7 0,22
100 12 0,25 11 0,25 10 0,25 10 0,25 9 0,25 9 0,25
3
120 16 0,30 15 0,30 14 0,30 13 0,30 13 0,30 12 0,30
140 21 0,35 20 0,35 19 0,35 18 0,35 17 0,35 16 0,35
160 27 0,40 25 0,40 24 0,40 22 0,40 21 0,40 20 0,40
180 33 0,45 31 0,45 29 0,45 27 0,45 26 0,45 25 0,45
200 39 0,50 37 0,50 35 0,50 33 0,50 31 0,50 30 0,50
250 58 0,62 55 0,62 51 0,62 49 0,62 46 0,62 44 0,62

iFIT EVO o KLIMAPEX A Ø 20x2 mm
Øi [mm] =16
t 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
i l i l i l i l i l i l
2
m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3
2
2
2
2
2
1,30x10 -6 999,6 1,02x10 -6 998 8,00x10 -7 995,4 6,50x10 -7 992 5,40x10 -7 987,7 4,70x10 -7 982,8
G r v r v r v r v r v r v
l/h mm m/s mm m/s mm m/s mm m/s mm m/s mm m/s
c.a./m c.a./m c.a./m c.a./m c.a./m c.a./m
120 4 0,17 4 0,17 4 0,17 3 0,17 3 0,17 3 0,17
140 5 0,19 5 0,19 5 0,19 4 0,19 4 0,19 4 0,19
160 7 0,22 6 0,22 6 0,22 6 0,22 5 0,22 5 0,22
180 8 0,25 8 0,25 7 0,25 7 0,25 7 0,25 6 0,25
200 10 0,28 9 0,28 9 0,28 8 0,28 8 0,28 8 0,28
250 15 0,35 14 0,35 13 0,35 12 0,35 12 0,35 11 0,35
300 20 0,42 19 0,42 18 0,42 17 0,42 16 0,42 16 0,42
350 27 0,49 25 0,49 24 0,49 22 0,49 21 0,49 20 0,49
400 34 0,56 32 0,56 30 0,56 28 0,56 27 0,56 26 0,56
450 42 0,63 39 0,63 37 0,63 35 0,63 33 0,63 32 0,63
500 50 0,70 47 0,70 44 0,70 42 0,70 40 0,70 38 0,70

t Temperatura fluido termovettore °C
G Portata fluido termovettore l/h
2
i Viscosità fluido termovettore m /s
l Densità fluido termovettore kg/m 3
r Perdita di carico distribuita fluido termovettore mm c.a./m
v Velocità fluido termovettore m/s
