KLIMAPEX

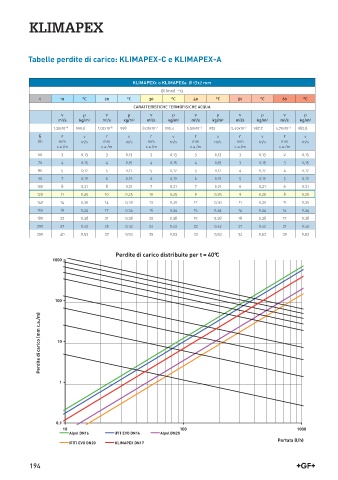

Tabelle perdite di carico: KLIMAPEX-C e KLIMAPEX-A

KLIMAPEXc o KLIMAPEXa Ø 17x2 mm
Øi [mm] =13
t 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
CARATTERISTICHE TERMOFISICHE ACQUA
i l i l i l i l i l i l
2
2
m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3 m /s kg/m 3
2
2
2
2
1,30x10 -6 999,6 1,02x10 -6 998 8,00x10 -7 995,4 6,50x10 -7 992 5,40x10 -7 987,7 4,70x10 -7 982,8
G r v r v r v r v r v r v
l/h mm m/s mm m/s mm m/s mm m/s mm m/s mm m/s
c.a./m c.a./m c.a./m c.a./m c.a./m c.a./m
60 3 0,13 3 0,13 3 0,13 3 0,13 3 0,13 2 0,13
70 4 0,15 4 0,15 4 0,15 4 0,15 3 0,15 3 0,15
80 5 0,17 5 0,17 5 0,17 5 0,17 4 0,17 4 0,17
90 7 0,19 6 0,19 6 0,19 6 0,19 5 0,19 5 0,19
100 8 0,21 8 0,21 7 0,21 7 0,21 6 0,21 6 0,21
120 11 0,25 10 0,25 10 0,25 9 0,25 9 0,25 8 0,25
140 14 0,30 14 0,30 13 0,30 12 0,30 11 0,30 11 0,30
160 18 0,34 17 0,34 16 0,34 15 0,34 14 0,34 14 0,34
180 22 0,38 21 0,38 20 0,38 19 0,38 18 0,38 17 0,38
200 27 0,42 25 0,42 24 0,42 22 0,42 21 0,42 21 0,42
250 40 0,53 37 0,53 35 0,53 33 0,53 32 0,53 30 0,53

Perdite di carico distribuite per t = 40°C
1000

100

Perdite di carico (mm c.a./m) 10

1

0,1
10 100 1000
Alpol DN16 iFIT EVO DN16 Alpol DN20
Portata (l/h)
iFITl EVO DN20 KLIMAPEX DN17
