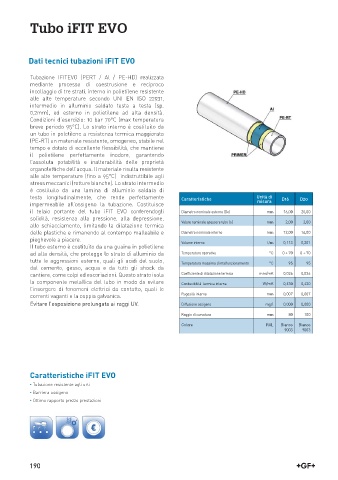

Page 72 - GEORGFISCHER - IKLIMA

Tubo iFIT EVO

Dati tecnici tubazioni iFIT EVO

Tubazione IFITEVO (PERT / Al / PE-HD) realizzata
mediante processo di coestrusione e reciproco
incollaggio di tre strati, interno in polietilene resistente
alle alte temperature secondo UNI EN ISO 22931,
intermedio in alluminio saldato testa a testa (sp.
0,2mm), ed esterno in polietilene ad alta densità.
Condizioni d’esercizio: 10 bar 70°C (max temperatura
breve periodo 95°C). Lo strato interno è costituito da
un tubo in poletilene a resistenza termica maggiorata
(PE-RT) un materiale resistente, omogeneo, stabile nel
tempo e dotato di eccellente flessibilità, che mantiene
il polietilene perfettamente inodore, garantendo
l’assoluta potabilità e inalterabilità delle proprietà
organolettiche dell’acqua. Il materiale risulta resistente
alle alte temperature (fino a 95°C) indistruttibile agli
stress meccanici (rotture bianche). Lo strato intermedio
è costituito da una lamina di alluminio saldata di
testa longitudinalmente, che rende perfettamente Caratteristiche Unità di D16 D20
impermeabile all’ossigeno la tubazione. Costituisce misura
il telaio portante del tubo iFIT EVO conferendogli Diametro nominale esterno (De) mm 16,00 20,00
solidità, resistenza alla pressione, alla depressione,
Valore nominale spessore tubo (s) mm 2,00 2,00
allo schiacciamento, limitando la dilatazione termica
delle plastiche e rimanendo al contempo malleabile e Diametro nominale interno mm 12,00 16,00
pieghevole a piacere.
Volume interno l/m 0,113 0,201
Il tubo esterno è costituito da una guaina in polietilene
ad alta densità, che protegge lo strato di alluminio da Temperatura operativa °C 0 ÷ 70 0 ÷ 70
tutte le aggressioni esterne, quali gli acidi del suolo,
Temperatura massima di malfunzionamento °C 95 95
dal cemento, gesso, acqua e da tutti gli shock da
cantiere, come colpi ed escoriazioni. Questo strato isola Coefficiente di dilatazione termica mm/mK 0,026 0,026
la componente metallica del tubo in modo da evitare Conducibilità termica interna W/mK 0,430 0,430
l’insorgere di fenomeni elettrici da contatto, quali le
correnti vaganti e la coppia galvanica. Rugosità interna mm 0,007 0,007
Evitare l’esposizione prolungata ai raggi UV. Diffusione ossigeno mg/l 0,000 0,000
Raggio di curvatura mm 80 100

Colore RAL Bianco Bianco
9003 9003

Caratteristiche iFIT EVO

ವ Tubazione resistente agli urti
ವ Barriera ossigeno
ವ Ottimo rapporto prezzo prestazioni

190
