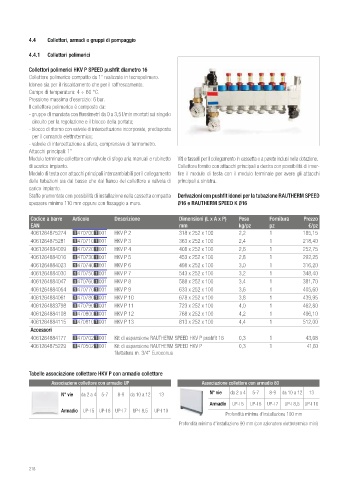

Page 217 - REHAU - LISTINO 2020

4.4 Collettori, armadi e gruppi di pompaggio

4.4.1 Collettori polimerici

Collettori polimerici HKV P SPEED pushfit diametro 16
Collettore polimerico compatto da 1” realizzato in tecnopolimero.
Idoneo sia per il riscaldamento che per il raffrescamento.
Campo di temperatura: 4 ÷ 60 °C.
Pressione massima d’esercizio: 6 bar.
Il collettore polimerico é composto da:
- gruppo di mandata con flussimetri da 0 a 3,5 l/min montati sul singolo
circuito per la regolazione e il blocco della portata;
- blocco di ritorno con valvole di intercettazione incorporate, predisposte
per il comando elettrotermico;
- valvole di intercettazione a sfera, comprensive di termometro.
Attacchi principali: 1”
Modulo terminale collettore con valvole di sfogo aria manuali e rubinetto Viti e tasselli per il collegamento in cassetta o a parete inclusi nella dotazione.
di scarico impianto. Collettore fornito con attacchi principali a destra con possibilità di inver-
Modulo di testa con attacchi principali intercambiabili per il collegamento tire il modulo di testa con il modulo terminale per avere gli attacchi
delle tubazioni sia dal basso che dal fianco del collettore e valvola di principali a sinistra.
carico impianto.
Staffe premontate con possibilità di installazione nella cassetta compatta Derivazioni con pushfit idonei per la tubazione RAUTHERM SPEED
spessore minimo 110 mm oppure con fissaggio a muro. Ø16 e RAUTHERM SPEED K Ø16

Codice a barre Articolo Descrizione Dim ensioni (L x A x P) Peso Fornitura Prezzo
EAN mm kg/pz pz €/pz
4061264875274 14707001001 HKV P 2 318 x 252 x 100 2,2 1 185,15
4061264875281 14707101001 HKV P 3 363 x 252 x 100 2,4 1 218,40
4061264884009 14707201001 HKV P 4 408 x 252 x 100 2,6 1 252,75
4061264884016 14707301001 HKV P 5 453 x 252 x 100 2,8 1 292,25
4061264884023 14707401001 HKV P 6 498 x 252 x 100 3,0 1 316,20
4061264884030 14707501001 HKV P 7 543 x 252 x 100 3,2 1 348,40
4061264884047 14707601001 HKV P 8 588 x 252 x 100 3,4 1 381,70
4061264884054 14707701001 HKV P 9 633 x 252 x 100 3,6 1 405,60
4061264884061 14707801001 HKV P 10 678 x 252 x 100 3,8 1 439,95
4061264883798 14707901001 HKV P 11 723 x 252 x 100 4,0 1 462,80
4061264884108 14708001001 HKV P 12 768 x 252 x 100 4,2 1 496,10
4061264884115 14708101001 HKV P 13 813 x 252 x 100 4,4 1 512,00
Accessori
4061264884177 14707021001 Kit di espansione RAUTHERM SPEED HKV P pushfit 16 0,3 1 43,68
4061264875229 14705021001 Kit di espansione RAUTHERM SPEED HKV P 0,3 1 41,60
filettatura m. 3/4" Euroconus

Tabelle associazione collettore HKV P con armadio collettore
Associazione collettore con armadio UP Associazione collettore con armadio 80
N° vie da 2 a 4 5-7 8-9 da 10 a 12 13
N° vie da 2 a 4 5-7 8-9 da 10 a 12 13
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10
Profondità minima d'installazione 100 mm
Profondità minima d'installazione 90 mm (con azionatore elettrotermico mini)

218
