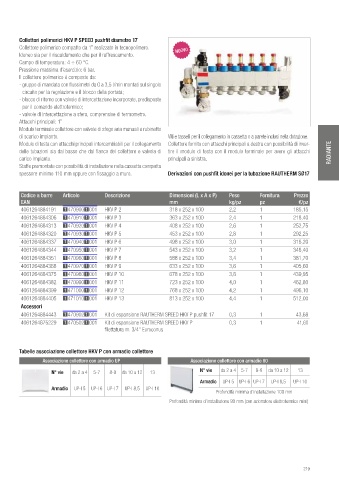

Page 218 - REHAU - LISTINO 2020

Collettori polimerici HKV P SPEED pushfit diametro 17
Collettore polimerico compatto da 1” realizzato in tecnopolimero. NUOVO
Idoneo sia per il riscaldamento che per il raffrescamento.
Campo di temperatura: 4 ÷ 60 °C.
Pressione massima d’esercizio: 6 bar.
Il collettore polimerico é composto da:
- gruppo di mandata con flussimetri da 0 a 3,5 l/min montati sul singolo
circuito per la regolazione e il blocco della portata;
- blocco di ritorno con valvole di intercettazione incorporate, predisposte
per il comando elettrotermico;
- valvole di intercettazione a sfera, comprensive di termometro.
Attacchi principali: 1”
Modulo terminale collettore con valvole di sfogo aria manuali e rubinetto
di scarico impianto. Viti e tasselli per il collegamento in cassetta o a parete inclusi nella dotazione.
Modulo di testa con attacchi principali intercambiabili per il collegamento Collettore fornito con attacchi principali a destra con possibilità di inver-
delle tubazioni sia dal basso che dal fianco del collettore e valvola di tire il modulo di testa con il modulo terminale per avere gli attacchi RADIANTE
carico impianto. principali a sinistra.
Staffe premontate con possibilità di installazione nella cassetta compatta
spessore minimo 110 mm oppure con fissaggio a muro. Derivazioni con pushfit idonei per la tubazione RAUTHERM SØ17

Codice a barre Articolo Descrizione Dim ensioni (L x A x P) Peso Fornitura Prezzo
EAN mm kg/pz pz €/pz
4061264884191 14709001001 HKV P 2 318 x 252 x 100 2,2 1 185,15
4061264884306 14709101001 HKV P 3 363 x 252 x 100 2,4 1 218,40
4061264884313 14709201001 HKV P 4 408 x 252 x 100 2,6 1 252,75
4061264884320 14709301001 HKV P 5 453 x 252 x 100 2,8 1 292,25
4061264884337 14709401001 HKV P 6 498 x 252 x 100 3,0 1 316,20
4061264884344 14709501001 HKV P 7 543 x 252 x 100 3,2 1 348,40
4061264884351 14709601001 HKV P 8 588 x 252 x 100 3,4 1 381,70
4061264884368 14709701001 HKV P 9 633 x 252 x 100 3,6 1 405,60
4061264884375 14709801001 HKV P 10 678 x 252 x 100 3,8 1 439,95
4061264884382 14709901001 HKV P 11 723 x 252 x 100 4,0 1 462,80
4061264884399 14710001001 HKV P 12 768 x 252 x 100 4,2 1 496,10
4061264884405 14710101001 HKV P 13 813 x 252 x 100 4,4 1 512,00
Accessori
4061264884443 14709021001 Kit di espansione RAUTHERM SPEED HKV P pushfit 17 0,3 1 43,68
4061264875229 14705021001 Kit di espansione RAUTHERM SPEED HKV P 0,3 1 41,60
filettatura m. 3/4" Euroconus

Tabelle associazione collettore HKV P con armadio collettore
Associazione collettore con armadio UP Associazione collettore con armadio 80
N° vie da 2 a 4 5-7 8-9 da 10 a 12 13
N° vie da 2 a 4 5-7 8-9 da 10 a 12 13
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10
Profondità minima d'installazione 100 mm
Profondità minima d'installazione 90 mm (con azionatore elettrotermico mini)

219
