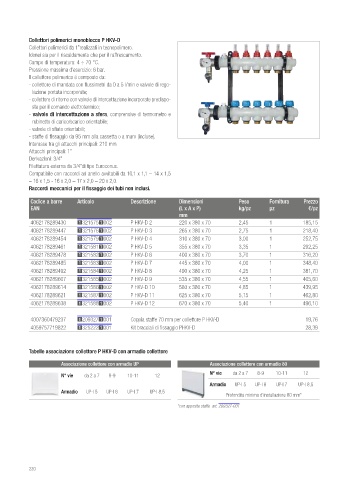

Page 219 - REHAU - LISTINO 2020

Collettori polimerici monoblocco P HKV-D
Collettori polimerici da 1”realizzati in tecnopolimero.
Idonei sia per il riscaldamento che per il raffrescamento.
Campo di temperatura: 4 ÷ 70 °C.
Pressione massima d’esercizio: 6 bar.
Il collettore polimerico é composto da:
- collettore di mandata con flussimetri da 0 a 5 l/min e valvole di rego-
lazione portata incorporate;
- collettore di ritorno con valvole di intercettazione incorporate predispo-
ste per il comando elettrotermico;
- valvole di intercettazione a sfera, comprensive di termometro e
rubinetto di carico/scarico orientabile;
- valvole di sfiato orientabili;
- staffe di fissaggio da 95 mm alla cassetta o a muro (incluse).
Interasse tra gli attacchi principali: 210 mm
Attacchi principali: 1”
Derivazioni: 3/4”
Filettatura esterna da 3/4”di tipo Euroconus.
Compatibile con raccordi ad anello avvitabili da 10,1 x 1,1 – 14 x 1,5
– 16 x 1,5 - 16 x 2,0 – 17 x 2,0 – 20 x 2,0.
Raccordi meccanici per il fissaggio dei tubi non inclusi.

Codice a barre Articolo Descrizione Dim ensioni Peso Fornitura Prezzo
EAN (L x A x P) kg/pz pz €/pz
mm
4062178289430 13215751002 P HKV-D 2 220 x 380 x 70 2,45 1 185,15
4062178289447 13215761002 P HKV-D 3 265 x 380 x 70 2,75 1 218,40
4062178289454 13215791002 P HKV-D 4 310 x 380 x 70 3,00 1 252,75
4062178289461 13215811002 P HKV-D 5 355 x 380 x 70 3,35 1 292,25
4062178289478 13215821002 P HKV-D 6 400 x 380 x 70 3,70 1 316,20
4062178289485 13215831002 P HKV-D 7 445 x 380 x 70 4,00 1 348,40
4062178289492 13215841002 P HKV-D 8 490 x 380 x 70 4,25 1 381,70
4062178289607 13215851002 P HKV-D 9 535 x 380 x 70 4,55 1 405,60
4062178289614 13215861002 P HKV-D 10 580 x 380 x 70 4,85 1 439,95
4062178289621 13215871002 P HKV-D 11 625 x 380 x 70 5,15 1 462,80
4062178289638 13215881002 P HKV-D 12 670 x 380 x 70 5,40 1 496,10

4007360479237 12093271001 Coppia staffe 70 mm per collettore P HKV-D 19,76
4059757719822 13252221001 Kit bracciali di fissaggio PHKV-D 28,39

Tabelle associazione collettore P HKV-D con armadio collettore
Associazione collettore con armadio UP Associazione collettore con armadio 80
N° vie da 2 a 7 8-9 10-11 12
N° vie da 2 a 7 8-9 10-11 12
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5
Profondita minima d'installazione 80 mm*
*con apposite staffe art. 209327-001

220
