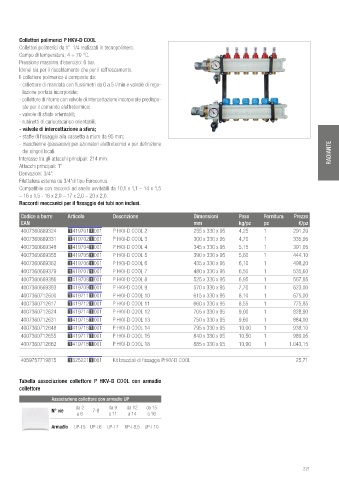

Page 220 - REHAU - LISTINO 2020

Collettori polimerici P HKV-D COOL
Collettori polimerici da 1” 1/4 realizzati in tecnopolimero.
Campo di temperatura: 4 ÷ 70 °C.
Pressione massima d’esercizio: 6 bar.
Idonei sia per il riscaldamento che per il raffrescamento.
Il collettore polimerico é composto da:
- collettore di mandata con flussimetri da 0 a 5 l/min e valvole di rego-
lazione portata incorporate;
- collettore di ritorno con valvole di intercettazione incorporate predispo-
ste per il comando elettrotermico;
- valvole di sfiato orientabili;
- rubinetti di carico/scarico orientabili;
- valvole di intercettazione a sfera;
- staffe di fissaggio alla cassetta a muro da 95 mm;
- mascherine (passacavi) per azionatori elettrotecnici e per definizione
dei singoli locali. RADIANTE
Interasse tra gli attacchi principali: 214 mm.
Attacchi principali: 1”
Derivazioni: 3/4”.
Filettatura esterna da 3/4”di tipo Euroconus.
Compatibile con raccordi ad anello avvitabili da 10,1 x 1,1 – 14 x 1,5
– 16 x 1,5 - 16 x 2,0 – 17 x 2,0 – 20 x 2,0.
Raccordi meccanici per il fissaggio dei tubi non inclusi.

Codice a barre Articolo Descrizione Dim ensioni Peso Fornitura Prezzo
EAN mm kg/pz pz €/pz
4007360669324 14197011001 P HKV-D COOL 2 255 x 330 x 95 4,25 1 291,20
4007360669331 14197021001 P HKV-D COOL 3 300 x 330 x 95 4,70 1 335,95
4007360669348 14197041001 P HKV-D COOL 4 345 x 330 x 95 5,15 1 391,05
4007360669355 14197051001 P HKV-D COOL 5 390 x 330 x 95 5,60 1 444,10
4007360669362 14197061001 P HKV-D COOL 6 435 x 330 x 95 6,10 1 498,20
4007360669379 14197071001 P HKV-D COOL 7 480 x 330 x 95 6,50 1 535,60
4007360669386 14197081001 P HKV-D COOL 8 525 x 330 x 95 6,95 1 567,85
4007360669393 14197091001 P HKV-D COOL 9 570 x 330 x 95 7,70 1 623,00
4007360712600 14197111001 P HKV-D COOL 10 615 x 330 x 95 8,10 1 675,00
4007360712617 14197121001 P HKV-D COOL 11 660 x 330 x 95 8,55 1 775,85
4007360712624 14197141001 P HKV-D COOL 12 705 x 330 x 95 9,00 1 828,90
4007360712631 14197151001 P HKV-D COOL 13 750 x 330 x 95 9,60 1 884,00
4007360712648 14197161001 P HKV-D COOL 14 795 x 330 x 95 10,00 1 938,10
4007360712655 14197171001 P HKV-D COOL 15 840 x 330 x 95 10,50 1 989,05
4007360712662 14197181001 P HKV-D COOL 16 885 x 330 x 95 10,90 1 1.043,15

4059757719815 13252211001 Kit bracciali di fissaggio PHKV-D COOL 25,71

Tabella associazione collettore P HKV-D COOL con armadio
collettore
Associazione collettore con armadio UP
da 2 da 9 da 12 da 15
N° vie 7-8
a 6 a 11 a 14 a 16
Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10

221
