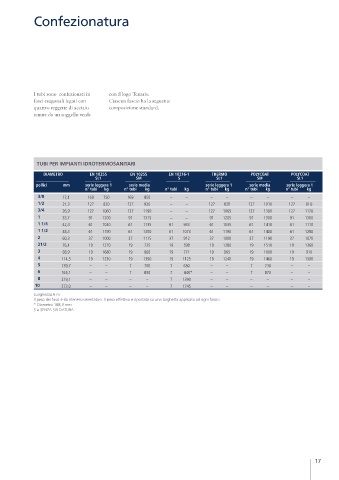

Page 17 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Confezionatura

I tubi sono confezionati in con il logo Tenaris.
fasci esagonali legati con Ciascun fascio ha la seguente
quattro reggette di acciaio composizione standard.
tenute da un suggello verde

TUBI PER IMPIANTI IDROTERMOSANITARI

DIAMETRO EN 10255 EN 10255 EN 10216-1 THERMO POLYCOAT POLYCOAT
SL1 SM S SL1 SM SL1
pollici mm serie leggera 1 serie media serie leggera 1 serie media serie leggera 1
n° tubi kg n° tubi kg n° tubi kg n° tubi kg n° tubi kg n° tubi kg
3/8 17,1 169 750 169 850 – – – – – – – –
1/2 21,3 127 820 127 920 – – 127 820 127 1010 127 91O
3/4 26,9 127 1060 127 1190 – – 127 1065 127 1300 127 1170
1 33,7 91 1200 91 1315 – – 91 1205 91 1300 91 1300
1 1/4 42,4 61 1030 61 1135 61 933 61 1035 61 1410 61 1110
1 1/2 48,3 61 1190 61 1300 61 1073 61 1190 61 1400 61 1280
2 60,3 37 1000 37 1115 37 912 37 1000 37 1190 37 1070
21/2 76,1 19 1270 19 735 19 598 19 1280 19 1510 19 1360
3 88,9 19 1680 19 960 19 771 19 865 19 1000 19 910
4 114,3 19 1230 19 1390 19 1125 19 1240 19 1460 19 1300
5 139,7 – – 7 700 7 650 – – 7 730 – –
6 165,1 – – 7 830 7 840* – – 7 870 – –
8 219,1 – – – – 7 1390 – – – – – –
10 273,0 – – – – 7 1745 – – – – – –
Lunghezza 6 m
Il peso dei fasci é da ritenersi orientativo. Il peso effettivo é riportato su una targhetta applicata ad ogni fascio.
* Diametro 168,3 mm
S = SENZA SALDATURA

17
