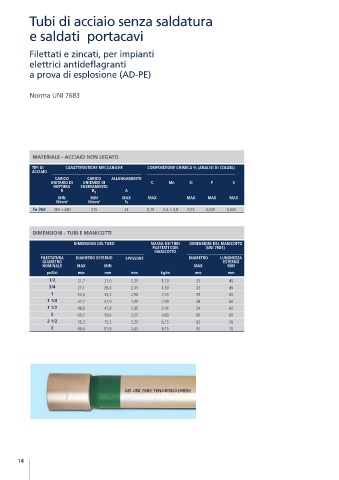

Page 14 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Tubi di acciaio senza saldatura

e saldati portacavi

Filettati e zincati, per impianti
elettrici antideflagranti

a prova di esplosione (AD-PE)

Norma UNI 7683

MATERIALE - ACCIAIO NON LEGATO
TIPI DI CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA % (ANALISI DI COLATA)
ACCIAIO
CARICO CARICO ALLUNGAMENTO
UNITARIO DI UNITARIO DI C Mn Si P S
ROTTURA SNERVAMENTO
R R s A
MIN MIN MAX MAX MAX MAX MAX
N/mm 2 N/mm 2 %
Fe 360 360 ÷ 480 215 24 0,19 0,4 ÷ 0,8 0,35 0,045 0,045

DIMENSIONI - TUBI E MANICOTTI
DIMENSIONI DEL TUBO MASSA DEI TUBI DIMENSIONI DEL MANICOTTO
FILETTATI CON (UNI 7684)
MANICOTTO
FILETTATURA DIAMETRO ESTERNO SPESSORE DIAMETRO LUNGHEZZA
DIAMETRO ESTERNO
NOMINALE MAX MIN MAX MIN
pollici mm mm mm kg/m mm mm
1/2 21,7 21,0 2,35 1,19 25 45
3/4 27,1 26,4 2,35 1,50 32 45
1 34,0 33,2 2,90 2,33 39 60
1 1/4 42,7 41,9 2,90 2,99 48 60
1 1/2 48,6 47,8 2,90 3,45 54 60
2 60,7 59,6 3,25 4,83 66 60
2 1/2 76,3 75,2 3,25 6,15 82 70
3 89,4 87,9 3,65 8,15 95 70

AD UNI 7683 TENARISDALMINE

14
