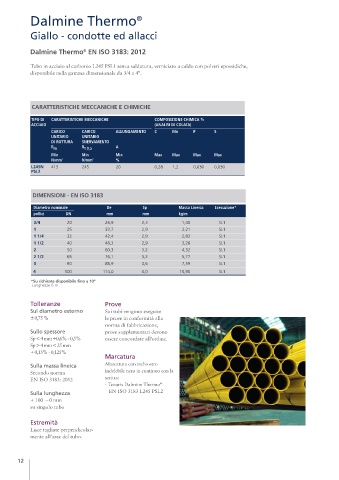

Page 12 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Dalmine Thermo ®

Giallo - condotte ed allacci

Dalmine Thermo EN ISO 3183: 2012
®
Tubo in acciaio al carbonio L245 PSL1 senza saldatura, verniciato a caldo con polveri epossidiche,
disponibile nella gamma dimensionale da 3/4 a 4".

CARATTERISTICHE MECCANICHE E CHIMICHE

TIPO DI CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA %
ACCIAIO (ANALISI DI COLATA)
CARICO CARICO ALLUNGAMENTO C Mn P S
UNITARIO UNITARIO
DI ROTTURA SNERVAMENTO
R m R t 0,5 A
Min Min Min Max Max Max Max
N/mm 2 N/mm 2 %
L245N 415 245 20 0,28 1,2 0,030 0,030
PSL2

DIMENSIONI - EN ISO 3183

Diametro nominale De Sp Massa Lineica Esecuzione*
pollici DN mm mm kg/m
3/4 20 26,9 2,3 1,40 SL1
1 25 33,7 2,9 2,21 SL1
1 1/4 32 42,4 2,9 2,83 SL1
1 1/2 40 48,3 2,9 3,26 SL1
2 50 60,3 3,2 4,52 SL1
2 1/2 65 76,1 3,2 5,77 SL1
3 80 88,9 3,6 7,59 SL1
4 100 114,0 4,0 10,90 SL1
*Su richiesta disponibile fino a 10”
Lunghezze 6 m

Tolleranze Prove
Sul diametro esterno Sui tubi vengono eseguite
±0,75% le prove in conformità alla
norma di fabbricazione,
Sullo spessore prove supplementari devono
Sp<4mm+0,6%-0,5% essere concordate all'ordine.
Sp>4mm<25mm
+0,15%-0,125%
Marcatura
Marcatura con inchiostro
Sulla massa lineica
Secondo norma indelebile nero in continuo con la
EN ISO 3183: 2012 scritta:
- Tenaris Dalmine Thermo ®
EN ISO 3183 L245 PSL2
Sulla lunghezza
+ 100 – 0 mm
su singolo tubo

Estremità
Lisce tagliate perpendicolar-
mente all’asse del tubo.

12
