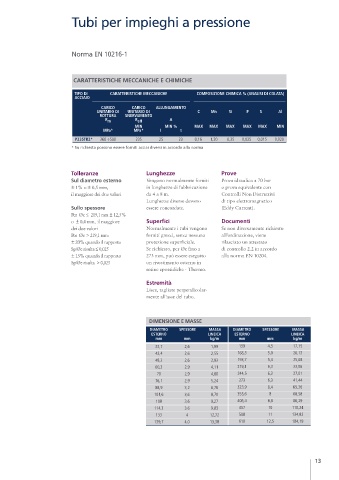

Page 13 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Tubi per impieghi a pressione

Norma EN 10216-1

CARATTERISTICHE MECCANICHE E CHIMICHE

TIPO DI CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA % (ANALISI DI COLATA)
ACCIAIO
CARICO CARICO ALLUNGAMENTO
UNITARIO DI UNITARIO DI C Mn Si P S Al
ROTTURA SNERVAMENTO
R m R eH A
MIN MIN % MAX MAX MAX MAX MAX MIN
MPa* MPa* l t
P235TR2* 360 ÷500 235 25 23 0,16 1,20 0,35 0,025 0,015 0,020
* Su richiesta possono essere forniti acciai diversi in accordo alla norma

Tolleranze Lunghezze Prove
Sul diametro esterno Vengono normalmente forniti Prova idraulica a 70 bar
± 1% o ± 0,5 mm, in lunghezze di fabbricazione o prova equivalente con
il maggiore dei due valori da 4 a 8 m. Controlli Non Distruttivi
Lunghezze diverse devono di tipo elettromagnetico
Sullo spessore essere concordate. (Eddy Current).
Per Øe ≤ 219,1 mm ±12,5%
o ± 0,4mm, il maggiore Superfici Documenti
dei due valori Normalmente i tubi vengono Se non diversamente richiesto
Per Øe > 219,1 mm: forniti grezzi, senza nessuna all'ordinazione, viene
±20%quandoilrapporto protezione superficiale. rilasciato un attestato
Sp/Øe risulta ≤ 0,025 Se richiesto, per Øe fino a di controllo 2.2 in accordo
±15%quandoilrapporto 273 mm, può essere eseguito alla norma EN 10204.
Sp/Øe risulta > 0,025 un rivestimento esterno in
resine epossidiche - Thermo.

Estremità
Lisce, tagliate perpendicolar-
mente all'asse del tubo.

DIMENSIONE E MASSE
DIAMETRO SPESSORE MASSA DIAMETRO SPESSORE MASSA
ESTERNO LINEICA ESTERNO LINEICA
mm mm kg/m mm mm kg/m
33,7 2,6 1,99 159 4,5 17,15
42,4 2,6 2,55 168,3 5,0 20,13
48,3 2,6 2,93 193,7 5,4 25,08
60,3 2,9 4,11 219,1 6,3 33,06
70 2,9 4,80 244,5 6,3 37,01
76,1 2,9 5,24 273 6,3 41,44
88,9 3,2 6,76 323,9 8,4 65,36
101,6 3,6 8,70 355,6 8 68,58
108 3,6 9,27 406,4 8,8 86,29
114,3 3,6 9,83 457 10 110,24
133 4 12,72 508 11 134,82
139,7 4,0 13,38 610 12,5 184,19

13
