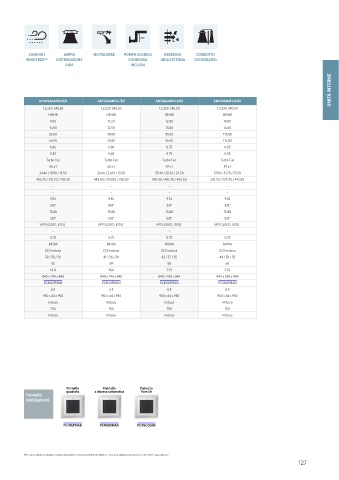

Page 129 - SAMSUNG - DVM S
P. 129
COMFORT AMPIA NO POLVERE POMPA SCARICO INGRESSO CONDOTTO
WINDFREE™ DISTRIBUZIONE CONDENSA ARIA ESTERNA SECONDARIO
ARIA INCLUSA
UNITÀ INTERNE
MODELLO AM045AN4PKH/EU AM056AN4PKH/EU AM071AN4PKH/EU AM090AN4PKH/EU AM112AN4PKH/EU AM128AN4PKH/EU AM140AN4PKH/EU
Alimentazione , , , z 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
Capacità Capacità Raffrescamento kW 4.50 5.60 7.10 9.00 11.20 12.80 14.00
nominale Riscaldamento kW 5.00 6.30 8.00 10.00 12.50 13.80 16.00
Potenza assorbita Raffrescamento W 28.00 32.00 34.00 55.00 78.00 95.00 115.00
nominale Riscaldamento 28.00 32.00 34.00 55.00 78.00 95.00 115.00
Assorbimento
Corrente assorbita Raffrescamento 0.30 0.32 0.35 0.45 0.60 0.75 0.85
nominale Riscaldamento A 0.30 0.32 0.35 0.45 0.60 0.75 0.85
Tipo - Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan
Motore
Output W 65 x 1 65 x 1 65 x 1 65 x 1 65 x 1 97 x 1 97 x 1
m /min 16.30 / 15.40 / 14.40 16.40 / 14.60 / 12.80 18.20 / 15.40 / 12.80 24.40 / 19.90 / 15.50 26.60 / 21.00 / 15.50 35.40 / 29.20 / 24.30 37.90 / 31.70 / 25.50
3
Ventilatore Portata aria Alta / Media / Bassa
l/s 271.70 / 256.70 / 240.00 273.30 / 243.30 / 213.30 303.30 / 256.70 / 213.30 406.70 / 331.70 / 258.30 443.30 / 350.00 / 258.30 590.00 / 486.70 / 405.00 631.70 / 528.30 / 425.00
mmH 2 O - - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - - -
, mm 6.35 6.35 9.52 9.52 9.52 9.52 9.52
Tubazione liquido
, inch 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8"
Tubazioni , mm 12.70 12.70 15.88 15.88 15.88 15.88 15.88
frigorifere Tubazione gas
, inch 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8"
Scarico condensa , mm VP25 (OD32, ID25) VP25 (OD32, ID25) VP25 (OD32, ID25) VP25 (OD32, ID25) VP25 (OD32, ID25) VP25 (OD32, ID25) VP25 (OD32, ID25)
Cavi Cavo alimentazione < 20m mm 2 - - - - - - -
collegamento Cavo comunicazione mm 2 0.75 0.75 0.75 0.75 0.75 0.75 0.75
Tipo - R410A R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa
Pressione sonora Alta / Media / Bassa dB(A) 35 / 33 / 29 35 / 33 / 29 37 / 34 / 30 39 / 35 / 30 41 / 36 / 30 42 / 37 / 35 44 / 39 / 35
Rumorosità
Potenza sonora Alta / Media / Bassa dB(A) 51 51 53 55 59 58 60
Peso netto kg 15.0 16.5 16.5 18.0 18.0 21.5 21.5
Dimensionali
Dimensioni nette (LxAxP) mm 840 x 204 x 840 840 x 204 x 840 840 x 204 x 840 840 x 204 x 840 840 x 246 x 840 840 x 288 x 840 840 x 288 x 840
Modello pannello - PC4NUFMAN PC4NUFMAN PC4NUFMAN PC4NUFMAN PC4NUFMAN PC4NUFMAN PC4NUFMAN
Pannello Peso netto pannello kg 6.3 6.3 6.3 6.3 6.3 6.3 6.3
Dimensioni nette (LxAxP) mm 950 x 64 x 950 950 x 64 x 950 950 x 64 x 950 950 x 64 x 950 950 x 64 x 950 950 x 64 x 950 950 x 64 x 950
Pompa - Inclusa Inclusa Inclusa Inclusa Inclusa Inclusa Inclusa
Accessori Pompa sollevamento condensa
standard Prevalenza mmH 2 O 750 750 750 750 750 750 750
inclusi
Filtro aria - Incluso Incluso Incluso Incluso Incluso Incluso Incluso
Pannello Pannello Pannello
quadrato a discesa automatica Pure Air
Pannello
(obbligatorio)
PC4NUFMAN PC4NUXMAN PC4NUCEAN
er la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
127
