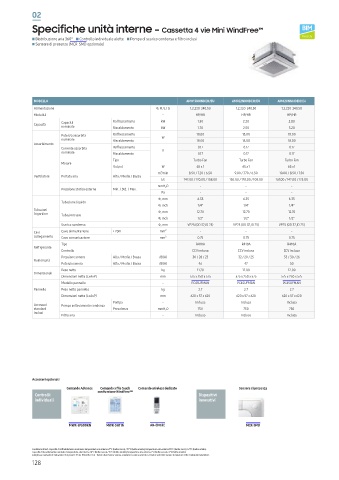

Page 130 - SAMSUNG - DVM S

02

Specifiche unità interne - Cassetta 4 vie Mini WindFree™
istribuzione aria 0 Controllo individuale alette ompa di scarico condensa e filtro inclusi
Sensore di presenza (MCR-SMD opzionale)

MODELLO AM015NNNDEH/EU AM022NNNDEH/EU AM028NNNDEH/EU AM036NNNDEH/EU AM045NNNDEH/EU AM056NNNDEH/EU AM060NNNDEH/EU
Alimentazione , , , z 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
Capacità Capacità Raffrescamento kW 1.50 2.20 2.80 3.60 4.50 5.60 6.00
nominale Riscaldamento kW 1.70 2.50 3.20 4.00 5.00 6.30 6.80
Potenza assorbita Raffrescamento W 18.00 18.00 18.00 20.00 23.00 28.00 31.00
nominale Riscaldamento 18.00 18.00 18.00 20.00 23.00 28.00 31.00
Assorbimento
Corrente assorbita Raffrescamento 0.17 0.17 0.17 0.19 0.22 0.27 0.30
nominale Riscaldamento A 0.17 0.17 0.17 0.19 0.22 0.27 0.30
Tipo - Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan
Motore
Output W 65 x 1 65 x 1 65 x 1 65 x 1 65 x 1 65 x 1 65 x 1
3
m /min 8.50 / 7.20 / 6.50 9.00 / 7.70 / 6.50 10.00 / 8.50 / 7.50 10.50 / 9.00 / 7.50 11.50 / 10.20 / 9.00 13.00 / 11.00 / 9.50 13.50 / 12.00 / 10.20
Ventilatore Portata aria Alta / Media / Bassa
l/s 142.00 / 120.00 / 108.00 150.00 / 128.00 / 108.00 167.00 / 142.00 / 125.00 175.00 / 150.00 / 125.00 192.00 / 170.00 / 150.00 217.00 / 183.00 / 158.00 225.00 / 200.00 / 170.00
mmH 2 O - - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - - -
, mm 6.35 6.35 6.35 6.35 6.35 6.35 6.35
Tubazione liquido
, inch 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4"
Tubazioni , mm 12.70 12.70 12.70 12.70 12.70 12.70 12.70
frigorifere Tubazione gas
, inch 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Scarico condensa , mm VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25)
Cavi Cavo alimentazione < 20m mm 2 - - - - - - -
collegamento Cavo comunicazione mm 2 0.75 0.75 0.75 0.75 0.75 0.75 0.75
Tipo - R410A R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa
Pressione sonora Alta / Media / Bassa dB(A) 30 / 28 / 23 32 / 29 / 25 33 / 30 / 26 34 / 30 / 26 36 / 34 / 32 39 / 36 / 33 40 / 38 / 35
Rumorosità
Potenza sonora Alta / Media / Bassa dB(A) 46 47 50 51 53 56 57
Peso netto kg 11.70 12.00 12.00 12.00 12.00 12.00 12.00
Dimensionali
Dimensioni nette (LxAxP) mm 575 x 250 x 575 575 x 250 x 575 575 x 250 x 575 575 x 250 x 575 575 x 250 x 575 575 x 250 x 575 575 x 250 x 575
Modello pannello - PC4SUFMAN PC4SUFMAN PC4SUFMAN PC4SUFMAN PC4SUFMAN PC4SUFMAN PC4SUFMAN
Pannello Peso netto pannello kg 2.7 2.7 2.7 2.7 2.7 2.7 2.7
Dimensioni nette (LxAxP) mm 620 x 57 x 620 620 x 57 x 620 620 x 57 x 620 620 x 57 x 620 620 x 57 x 620 620 x 57 x 620 620 x 57 x 620
Pompa - Inclusa Inclusa Inclusa Inclusa Inclusa Inclusa Inclusa
Accessori Pompa sollevamento condensa
standard Prevalenza mmH 2 O 750 750 750 750 750 750 750
inclusi
Filtro aria - Incluso Incluso Incluso Incluso Incluso Incluso Incluso

Accessori opzionali
Comando Advance Comando a filo touch Comando wireless dedicato Sensore di presenza
con funzione WindFree™
Controlli Dispositivi
individuali innovativi

MWR-WG00KN MWR-SH11N AR-EH03E MCR-SMD

ondizioni di test apacit di raffreddamento nominale temperatura aria interna bulbo secco 19 bulbo umido temperatura aria esterna bulbo secco bulbo umido .
apacit di riscaldamento nominale temperatura aria interna 0 bulbo secco 1 bulbo umido temperatura aria esterna bulbo secco bulbo umido .
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica. Il valore potrebbe variare in funzione delle condizioni installative.
128
