Page 132 - SAMSUNG - DVM S
P. 132
02

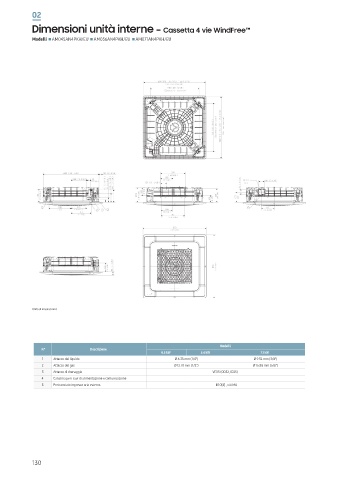

Dimensioni unità interne - Cassetta 4 vie WindFree™
Modelli AM045AN4PKH/EU AM056AN4PKH/EU AM071AN4PKH/EU
Unità di misura [mm]
Modelli
N° Descrizione
4.5 kW 5.6 kW 7.1 kW
1 Attacco del liquido Ø 6.35 mm (1/4") Ø 9.52 mm (3/8")
2 Attacco del gas Ø 12.70 mm (1/2") Ø 15.88 mm (5/8")
3 Attacco di drenaggio VP25 (OD32, ID25)
4 Canalina per i cavi di alimentazione e comunicazione -
5 Pretranciato ingresso aria esterna 10 , viti
130
