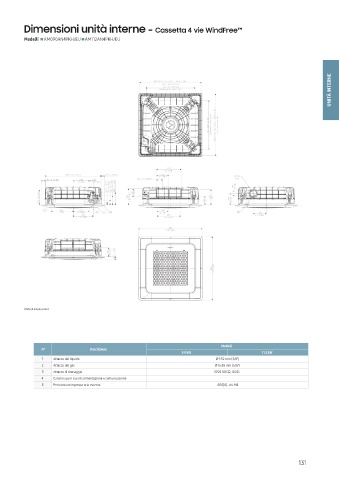

Dimensioni unità interne - Cassetta 4 vie WindFree™
Modelli AM090AN4PKH/EU AM112AN4PKH/EU
UNITÀ INTERNE
Unità di misura [mm]
Modelli
N° Descrizione
9.0 kW 11.2 kW
1 Attacco del liquido Ø 9.52 mm (3/8")
2 Attacco del gas Ø 15.88 mm (5/8")
3 Attacco di drenaggio VP25 (OD32, ID25)
4 Canalina per i cavi di alimentazione e comunicazione -
5 Pretranciato ingresso aria esterna 10 , viti
131
