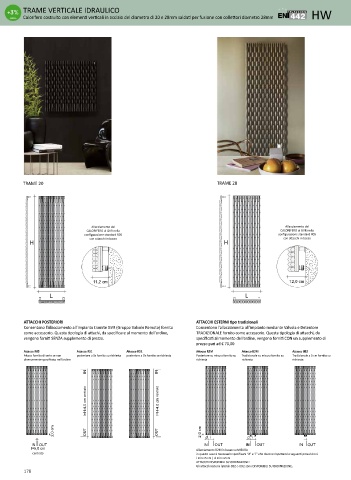

Page 178 - TUBES - LISTINO 2023

TRAME VERTICALE IDRAULICO
Calorifero costruito con elementi verticali in acciaio del diametro di 20 e 28mm saldati per fusione con collettori diametro 28mm HW

TRAME 20 TRAME 28

Allacciamento del Allacciamento del
CALORIFERO al GVR nella CALORIFERO al GVR nella
configurazione standard R05 configurazione standard R05
con attacchi in basso con attacchi in basso
H H

11,2 cm 12,0 cm

L L

ATTACCHI POSTERIORI ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Valvole Remoto) fornito Consentono l’allacciamento all’impianto mediante Valvola e Detentore
come accessorio. Questa tipologia di attachi, da specificare al momento dell’ordine, TRADIZIONALE fornito come accessorio. Questa tipologia di attacchi, da
vengono forniti SENZA supplemento di prezzo. specificati al momento dell’ordine, vengono forniti CON un supplemento di
prezzo pari ad € 70,00
Attacco R05 Attacco RS1 Attacco RD1 Attacco R2M Attacco B2M Attacco 0B2
Attaco fornito di serie se non posteriore a Sx fornito su richiesta posteriore a Dx fornito su richiesta Posteriore su misura fornito su Tradizionale su misura fornito su Tradizionale a 5 cm fornito su
diversamente specificato nell’ordine richiesta richiesta richiesta

N N
I I

I=H-4,0 cm centrato I=H-4,0 cm centrato

m m
c T T c
U U
0
, O O 0 ,
2 2 d i d i
IN OUT IN OUT IN OUT IN OUT
I=5,0 cm Allacciamento R2M in basso su MISURA
centrato in questo caso è necessario specificare “d” e “i” che devono rispettare le seguenti prescrizioni:
i min.=5 cm | d min.=2 cm
ATTACCHI DISPONIBILI SU ORDINAZIONE:
Gli attacchi esterni laterali OS2 o OD2 sono DISPONIBILI SU ORDINAZIONE.
